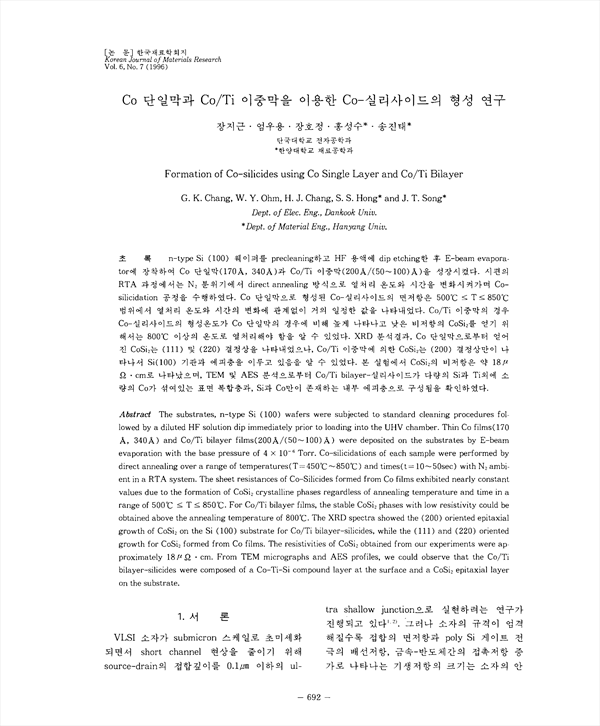

nptype Si(100)웨이퍼를 precleaning하고 HF 용액에 dip etching한 후 E-beam dvaporator에 장착하여 Co 단일막(170Å, 340Å)과 Co/Ti 이중막(200Å/ (50-100)Å)을 성장시켰다. 시편의 RTA 과정에서는 N2분위기에서 direct annealing 방식으로 열처리 온도와 시간을 변화시켜가며 Co-silicidation 공정을 수행하였다. Co 단일막으로 형성된 Co-실리사이드의 면저항은 500˚C≤T≤850˚C범위에서 열처리 온도와 시간의 변화에 관계없이 거의 일정한 값을 나타내었다. Co/Ti 이중막의 경우 Co-실리사이드의 형성온도가 Co 단일막의 경우에 비해 높게 나타나고 낮은 비저항의 CoSi2를 얻기 위해서는 800˚C이상의 온도로 열처리해야 함을 알 수 있었다. XRD 분석결과, Co 단일막으로부터 얻어진 CoSi2는 (111) 및 (220) 결정상을 나타내었으나, Co/Ti 이중막에 의한 CoSi2는 (200)결정상만이 나타나서 Si(100)기판과 에피층을 이루고 있음을 알 수 있었다. 본 실험에서 CoSi2의 비저항은 약 18μΩ.cm로 나타났으며, TEM 및 AES 분석으로부터 Co/Ti bilayer-실리사이드가 다량의 Si과 Ti 외에 소량의 Co가 섞여있는 표면 복합층과, Si과 Co만이 존재하는 내부 에피층으로 구성됨을 확인하였다.

• 장지근 | Jang, Ji-Geun
• 엄우용 | 엄우용
• 장호정 | 장호정
• 홍성수 | 홍성수
• 송진태 | 송진태
