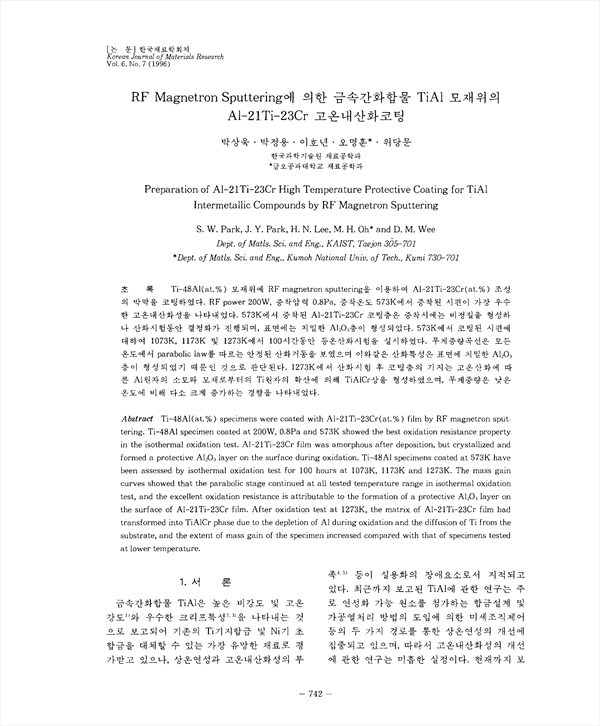

Ti-48AI(at.%) 모재위에 RF magnetron sputtering을 이용하여 AI-21Ti-23Cr(at.%) 조성의 박막을 코팅하였다. RF power 200W, 증착압력 0.8Pa, 증착온도 573k에서 증착된 시편의 가장 우수한 고온재산화성을 나타내었다. 573K에서 증착된 AI-21Ti-23Cr 코팅층은 증착시에는 비정질을 형성하나 산화시험동안 결정화가 진행되며, 표면에는 치밀한 Al2O3층이 형성되었다. 573K에서 코팅된 시편에 대하여 1073K, 1173K 및 1273K에서 100시간동안 등온산화시험을 실시하였다. 무게증량곡선은 모든 온도에서 parabolic law를 따르는 안정된 산화거동을 보였으며 이와같은 산화특성은 표면에 치밀한 Al2O3층이 형성되었기 때문인 것으로 판단된다. 1273K에서 산화시험 후 코팅층의 기지는 고온산화에 따른 AI원자의 소모와 모재로부터의 Ti원자의 확산에 의해 TiAICr상을 형성하였으며, 무게증량은 낮은 온도에 비해 다소 크게 증가하는 경향을 나타내었다.
