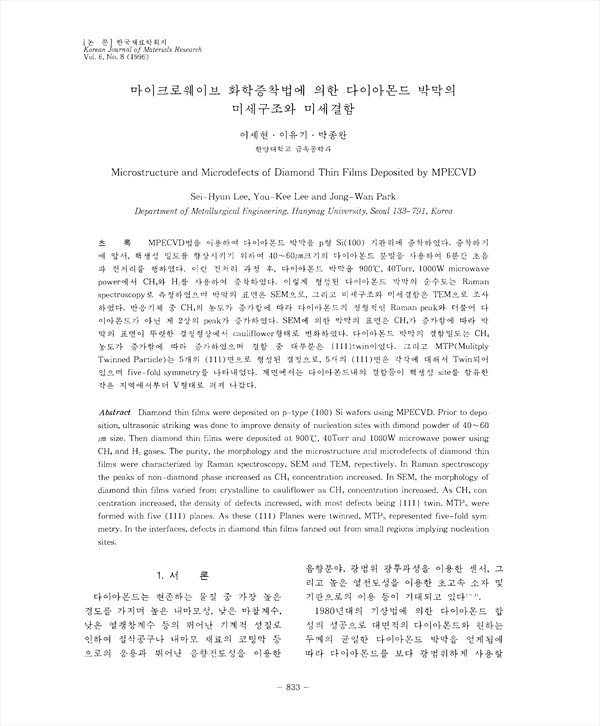

마이크로웨이브 화학증착법에 의한 다이아몬드 박막의 미세구조오 미세결함 KCI 등재 SCOPUS

Microstructure and Microdefects of Diamond Thin Films Deposited by MPECVD

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/295064
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
한국재료학회지 (Korean Journal of Materials Research)
한국재료학회 (Materials Research Society Of Korea)
초록

MPECVD법을 이용하여 다이아몬드 박막을 p형 Si(100)기판 위에 증착하였다. 증착하기에 앞서, 핵생성 밀도를 향상시키기 위하여 40-60μm 크기의 다이아몬드 분말을 사용하여 6분간 초음파 전처리를 행하였다. 이런 전처리 과정 후, 다이아몬드 박막을 900˚C, 40Torr, 1000W microwave power에서 CH4와 h2사용하여 증착하였다. 이렇게 형성된 다이아몬드 박막의 순수도는 Raman spectroscopy로 측정하였으며 박막의 표면은 SEM으로 , 그리고 미세구조와 미세결함은 TEM으로 조사하였다. 반응기체 중 CH4의 농도가 증가함에 따라 다이아몬드의 정형적인 Raman peak와 더불어 다이아몬드가 아닌 제 2상의 peak가 증가하였다. SEM에 의한 박막의 표면은 CH4가 증가함에 따라 박막의 표면이 뚜렷한 결정형상에서 cauliflower 형태로 변화하였다. 다이아몬드 박막의 결함밀도는 CH4농도가 증가함에 따라 증가하였으며 결함 중 대부분은 111twin이였다. 그리고 MTP(Mulitply Twinned Particle)는 5개의 (111)면으로 형성된 결정으로, 5개의 (111)면은 각각에 대해서 Twin되어 있으며 five-fold symmetry를 나타내었다. 계면에서는 다이아몬드내의 결함들이 핵생성 site를 함유한 작은 지역에서부터 V형재로 퍼져 나갔다.

저자
  • 이세현 | Lee, Se-Hyeon
  • 이유기 | 이유기
  • 박종완 | 박종완
