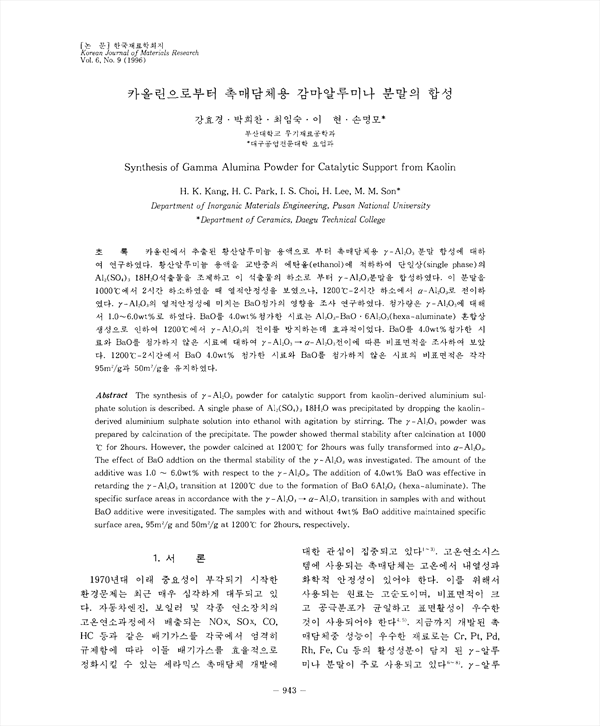

카올린에서 추출된 황산알루미늄 용액으로부터 촉매담체용 r-AI2O3분말 합성에 대하여 연구하였다. 황산알루미늄 용액을 교반중의 에탄올(ethanol)에 적하하여 단일상(single phase)의 AI2(So4)3 18H2O석출물을 제조하고 이 석출물의 하소로부터 r-AI2O3분말을 합성하였다. 이 분말을 1000˚C에서 2시간 하소하였을 때 열적안정성을 보였으나, 1200˚C-2시간 하소에서 α-AI2O3 로 전이하였다. r-AI2O3의 열적안정성에 미치는 BaO 첨가의 영향을 조사 연구하였다. 첨가량은 r-AI2O3에 대해서 1.0-6.0wt%로 하였다. BaO를 4.0wt%첨가한 시료는 AI2O3-BaO.6AI2O3(hexa-aluminate)혼합상생성으로 인하여 1200˚C에서 r-AI2O3의 전이를 방지하는데 효과적이었다. BaO를 4.0wt%첨가한 시료와 BaO를 첨가하지 않은 시료에 대하여 r-AI2O3→ α-AI2O3전이에 따른 비표면적을 조사하여 보았다. 1200˚C-2시간에서 BaO 4.0wt% 첨가한 시료와 BaO를 첨가하지 않은 시료의 비표면적은 각각 95m2/g과 50m2/g을 유지하였다.

• 강효경 | Gang, Hyo-Gyeong
• 박희찬 | 박희찬
• 최임숙 | 최임숙
• 이현 | 이현
• 손명모 | 손명모
