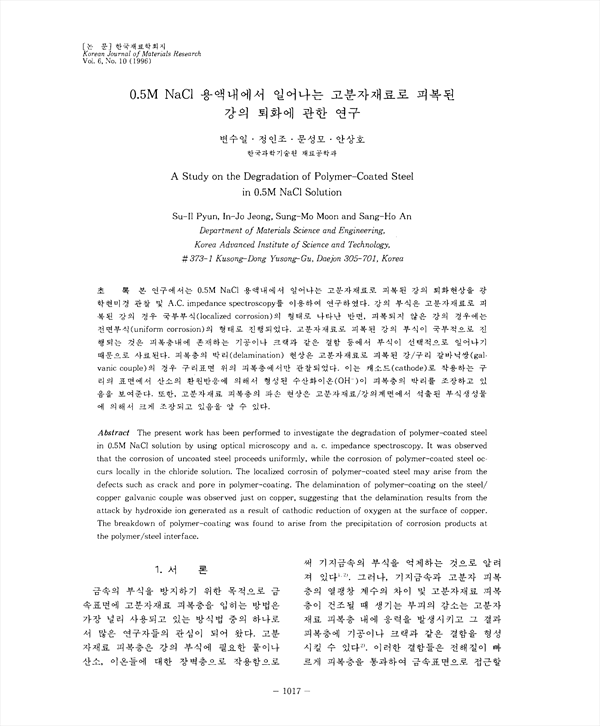

본 연구에서는 0.5M NaCI 용액내에서 일어나는 고분자재료로 피복된 강의 퇴화현상을 광학현미경 관찰 및 A.C. impedance spectroscopy를 이용하여 연구하였다. 강의 부식은 고분자재료로 피복된 강의 경우 국부부식(localized corrosion)의 형태로 나타난 반면, 피복되지 않은 강의 경우에는 전면부식(uniform corrosion)의 형태로 진행되었다. 고분자재료로 피복된 강의 부식이 국부적으로 진행되는 것은 피복층내에 존재하는 기공이나 크랙과 같은 결함 등에서 부식이 선택적으로 일어나기 때문으로 사료된다. 피복층의 박리(delamination) 현상은 고분자재료로 피복된 강/구리 갈바닉쌍(galvanic couple)의 경우 구리표면 위의 피복층에서만 관찰되었다. 이는 캐소드(cathode)로 작용하는 구리의표면에서 산소의 환원반응에 의해서 형성된 수산화이온(OH-)이 피복층의 박리를 조장하고 있음을 보여준다. 또한, 고분자재료 피복층의 파손 현상은 고분자재료/강의계면에서 석출된 부식생성물에 의해서 크게 조장되고 있음을 알 수 있다.

• 변수일 | Byeon, Su-Il
• 정인조 | 정인조
• 문성모 | 문성모
• 안상호 | 안상호
