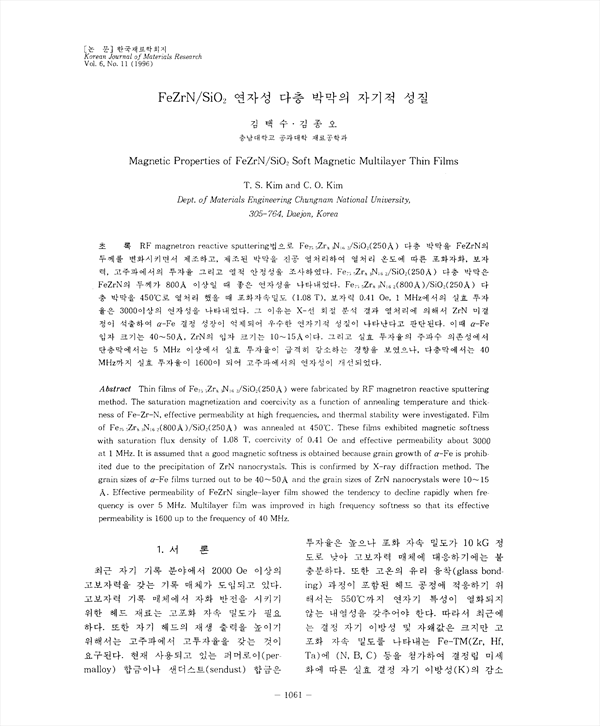

RF magnetron reactive sputtering법으로 Fe75.5Zr8.3N16.2/SiO2(250Å) 다층 박막을 FeZrN의 두께를 변화시키면서 제조하고, 제조된 박막을 진공 열처리하여 열처리 온도에 따른 포화자화, 보자력, 고주파에서의 투자율 그리고 열적 안정성을 조사하였다. Fe75.5Zr8.3N16.2/SiO2(250Å) 다층박막은 FeZrN의 두께가 800Å이상일 때 좋은 연자성을 나타내었다. Fe75.5Zr8.3N16.2/SiO2(250Å)다층 박막을 450˚C로 열처리 했을 때 포화자속밀도(1.08 T), 보자력 0.41 Oe, 1 MHz에서의 실효 투자율은 3000이상의 연자성을 나타내었다. 그 이유는 X-선 회절 분석 결과 열처리에 의해서 ZrN 미결정이 석출하여 α-Fe 결정 성장이 억제되어 우수한 연자기적 성질이 나타난다고 판단된다. 이때 α-Fe 입자 크기는 40-50Å, ZrN의 입자 크기는 10-15Å이다. 그리고 실효 투자율의 주파수 의존성에서 단층막에서는 5 MHz 이상에서 실효 투자율이 급격히 감소하는 경향을 보였으나, 다층막에서는 40MHz까지 실효 투자율이 1600이 되어 고주파에서의 연자성이 개선되었다.

• 김택수 | Kim, Taek-Su
• 김종오 | 김종오
