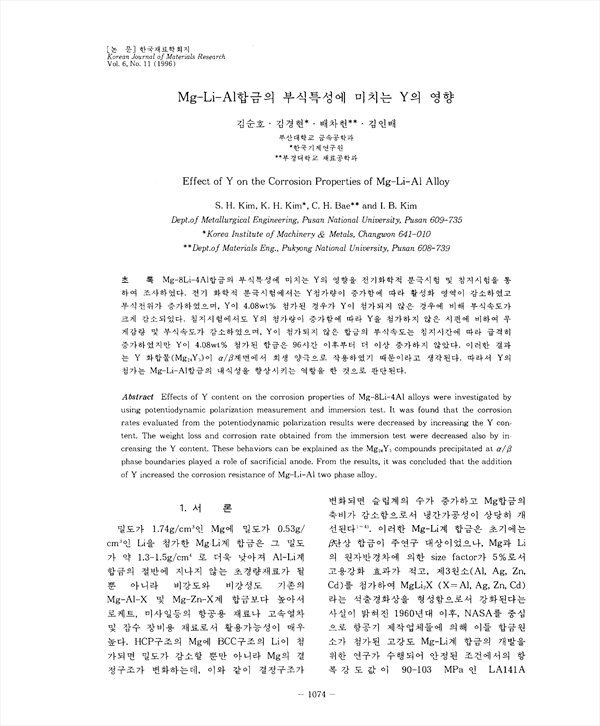

Mg-8Li-4AI 합금의 부식특성에 미치는 Y의영향을 전기화학적 분극시험 및 침지시험을 통하여 조사하였다. 전기 화학적 분극시험에서는 Y첨가량이 증가함에 따라 활성화 영역이 감소하엿고 부식전위가 증가하였으며, Y이 4.08wt% 첨가된 경우가 Y이 첨가되지 않은 경우에 비해 부식속도가 크게 감소하였다. 침지시험에서도 Y의 첨가량이 증가함에 따라 Y을 첨가하지 않은 시편에 비하여 무게감량 및 부시속도가 감소하였으며, Y이 첨가되지 않은 합금의 부식속도는 침지시간에 따라 급격히 증가하였지만 Y이 첨가되지 않은 합금의 부식속도는 침지시간에 따라 급격히 증가하였지만 Y이 4.8wt% 첨가된 합금은 96시간 이후부터 더 이상 증가하지 않았다. 이러한 결과는 Y 화합물(Mg24Y5)이 α/β계면에서 희생 양극으로 작용하였기 때문이라고 생각된다. 따라서 Y의 첨가는 Mg-Li-AI 합금의 내식성을 향상시키는 역할을 한 것으로 판단된다.

• 김순호 | Kim, Sun-Ho
• 김경현 | 김경현
• 배차헌 | 배차헌
• 김인배 | 김인배
