Zr기 AB2 Laves Phase 합금(Zr-V-Mn-Ni)의 조성에 따른 결정구조와 방전 특성

김인곤; 정원섭; 장대규; 서창열; 김원백

논문 상세보기

Zr기 AB2 Laves Phase 합금(Zr-V-Mn-Ni)의 조성에 따른 결정구조와 방전 특성 KCI 등재 SCOPUS

The Effect of Alloy Composition on the Microsturcture and Discharge Characteristics of Zr-base Laves Phase Alloys(Zr-V-Mn-Ni)

김인곤, 정원섭, 장대규, 서창열, 김원백

언어KOR
URLhttps://db.koreascholar.com/Article/Detail/295096

구독 기관 인증 시 무료 이용이 가능합니다. 4,000원

한국재료학회지 (Korean Journal of Materials Research)

제6권 제11호 (1996.11)
pp.1099-1106

한국재료학회 (Materials Research Society Of Korea)

초록

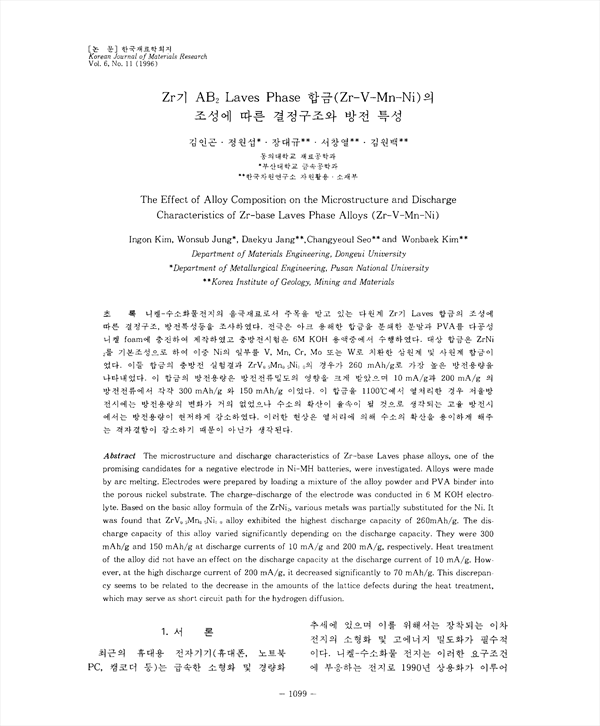

니켈-수소화물전지의 음극재료로서 주목을 받고 있는 다원계 Zr기 Laves 합금의 조성에 따른 결정구조, 방전특성등을 조사하였다. 전극은 아크 용해한 합금을 분쇄한 분말과 PVA를 다공성니켈 foam에 충진하여 제작하였고 충방전시험은 6M KOH 용액중에서 수행하였다. 대상 합금은 ZrNi2를 기본조성으로 하여 이중 Ni의 일부를 V, Mn, Cr, Mo 또는 W로 치환한 삼원계 및 사원계 합금이었다. 이들 합금의 충방전 실험결과 ZrV0.5Mn0.5Ni1.0의 경우가 260 mAh/g로 가장 높은 방전용량을 나타내었다. 이 합금의 방전용량은 방전전류밀도의 영향을 크게 받았으며 10 mA/g과 200mA/g의 방전전류에서 각각 300mAh/g와 150mAh/g이었다. 이 합금을 1100˚C에서 열처리한 경우 저율방전시에는 방전용량의 변화가 거의 없었으나 수소의 확산이 율속이 될 것으로 생각되는 고율 방잔시에서는 방전용량이 현저하게 감소하였다. 이러한 현상은 열처리에 의해 수소의확산을 용이하게 해주는 격자결함이 감소하기 때문이 아닌가 생각된다.

저자

김인곤 | Kim, In-Gon
정원섭 | 정원섭
장대규 | 장대규
서창열 | 서창열
김원백 | 김원백

같은 권호 다른 논문
