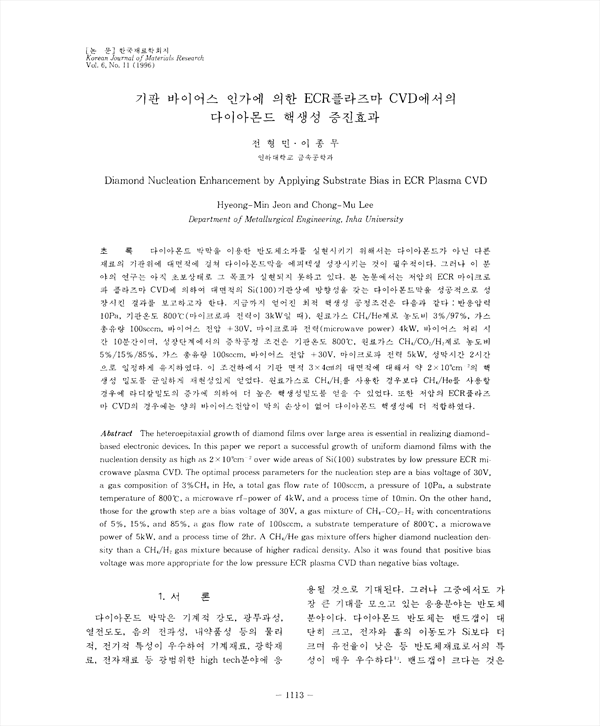

다이아몬드 박막을 이용한 반도체소자를 실현시키기 위해서는 다이아몬드가 아닌 다른 재료의 기판위에 대면적에 걸쳐 다이아몬드막을 에피텍셜 성장시키는 것이 필수적이다. 그러나 이 분야의 연구는 아직 초보상태로 그 목표가 실현되지 못하고 있다. 본 논문에서는 저압의 ECR 마이크로파 플라즈마 CVD에 의하여 대면적의 Si(100)기판상에 방향성을 갖는 다이아몬드막을 성공적으로 성장시킨 결과를 보고자한다. 지금까지 얻어진 최적 핵생성 공정조건은 다음과 같다 : 반응압력 10Pa, 기판온도 800˚C(마이크로파 전력이 3kW일 때), 원료가스 CH4/He 계로 농도비 3%/97%, 가스총유량 100sccm, 바이어스 전압 + 30V, 마이크로파 전력(microwave power)4kW, 바이어스 처리 시간 10분간이며, 성장단계에서의 증착공정 조건은 기판온도 800˚C, 원료가스 CH4/CO2/H2계로 농도비 5%/15%/85%, 가스 총유량 1000sccm, 바이어스 전압 +30V, 마이크로파 전력 5kW, 성막시간 2시간으로 일정하게 유지하였다. 이 조건하에서 기판 면적 3x4cm2의 대면적에 대해서 약 2x109cm-2의핵생성 밀도를 균일하게 재현성있게 얻었다. 원료가스로 CH4/H2를 사용한 경우보다 CH4/H2를 사용할 경우에 라디칼밀도의 증가에 의하여 더 높은 핵생성밀도를 얻을 수 있었다. 또한 저압의 ECR플라즈마 CVD의 경우에는 양의 바이어스전압이 막의 손상이 없어 다이아몬드 핵생성에 더 적합하였다.

• 전형민 | Jeon, Hyeong-Min
• 이종무 | 이종무
