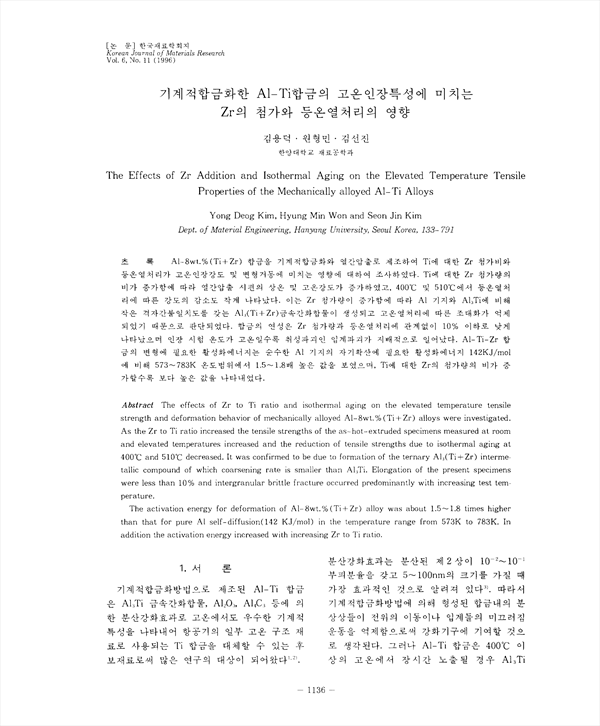

Ai-8wt.5(Ti+Zr)합금을 기계적합금화와 열간압출로 제조하여 Ti에 대한 Zr 첨가비와 등온열처리가 고온인장강도 및 변형거동에 미치는 영향에 대하여 조사하였다. Ti에 대한 Zr 첨가량의 비가 증가함에 따라 열간압출 시편의 상온 및 고온강도가 증가하였고, 400˚C 및 510˚C에서 등온열처리에 따른 강도의 감소도 작게 나타났다. 이는 Zr 첨가량이 증가함에 따라 AI 기지와 AI3Ti에 비해 작은 격자간불일치도를 갖는 AI3(Ti+Zr)금속간화합물이 생성되고 고온열처리에 따른 조대화가 억제되었기 때문으로 판단되었다. 합금의 연성은 Zr 첨가량과 등온열처리에 관계없이 10% 이하로 낮게 나타났으며 인장 시험 온도가 고온일수록 취성파괴인 입계파괴가 지배적으로 일어났다. AI-Ti-Zr 합금의 변형에 필요한 활성화에너지는 순수한 AI 기지의 자기확산에 필요한 활성화에너지 142KJ/mol에 비해 573-783K 온도범위에서 1.5-1.8배 높은 값을 보였으며, Ti에 대한 Zr의 첨가량의 비가 증가할수록 보다 높은 값을 나타내었다.
