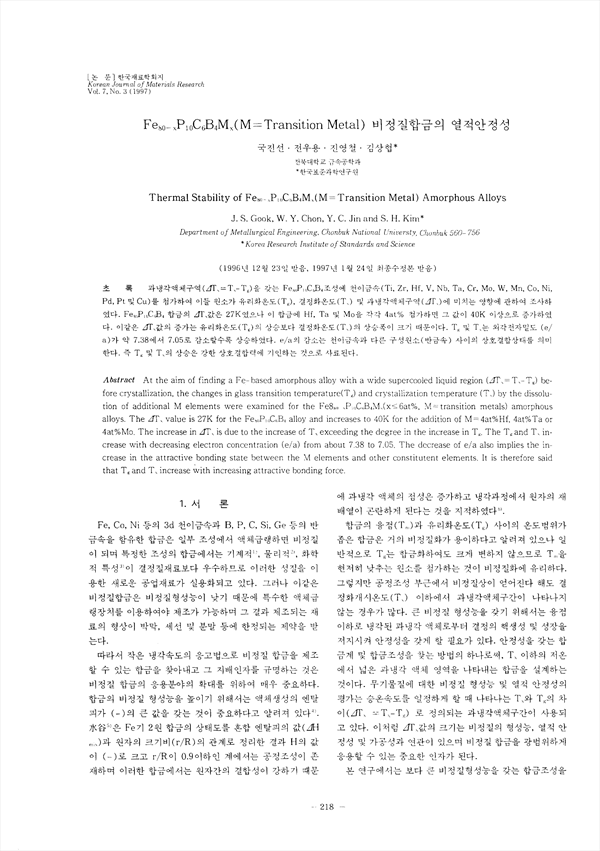

과냉각액체구역(δTx=Tx-Tg)을 갖는 Fe80P10C6B4 조성에 천이금속(Ti, Zr, Hf, V, Nb, Ta, Cr, Mo, W, Mn, Co, Ni, Pd, Pt및 Cu)를 첨가하여 이들 원소가 유리화온도(Tg), 결정화온도(Tx) 및 과냉액체구역 (δTx)에 미치는 영향에 ?여 조사하였다. Fe80P10C6B4 합금의 δTx 값은 27K였으나 이 합금에 Hf, Ta 및 Mo을 각각 4at%첨가하면 그 값이 40k 이상으로 증가하였다. 이같은 δTx 값의 증가는 유리화온도(Tg의 상승보다 결정화온도(Tx)의 상승폭이 크기 때문이다. Tg 및 Tx는 외각전자밀도(e/a)가 약 7.38에서 7.05로 감소할수록 상승하였다. e/a의 감소는 천이금속과 다른 구성원소(반금속)사이의 상호결합상태를 의미한다. 즉 Tg 및 Tx의 상승은 강한 상호결합력에 기인하는 것으로 사료된다.

• 국진선 | Guk, Jin-Seon
• 전우용 | 전우용
• 진영철 | 진영철
• 김상협 | 김상협
