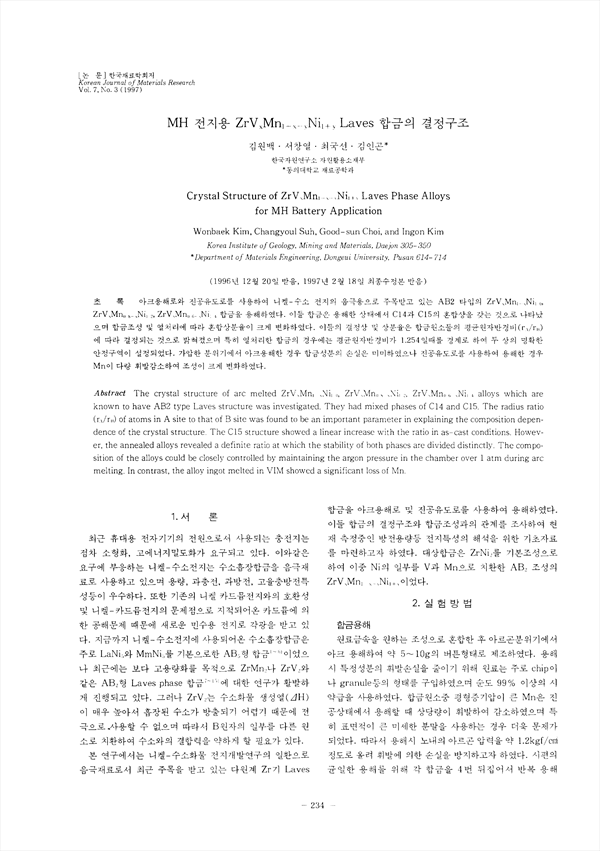

아크용해로와 진공유도로를 사용하여 니켈-수소 전지의 음극용으로 주목받고 있는 AB2 타입의 ZrV xMn1-xNi1.0, ZrVxMn0.8-xNi1.2, ZrVxMn0.6-xNi1.4합금을 용해하였다. 이들 합금은 용해한 상태에서 C14과 C15의 혼합상을 갖는 것으로 나타났으며 합금조성 및 열처리에 따라 혼합상분율이 크게 변화하였다. 이들의 결정상 및 상분율은 합금원소들의 평균원자반경비(rA/r/sub B)에 따라 결정되는 것으로 밝혀졌으며 특히 열처리한 합금의 경우에는 평균원자반경비가 1.254일때를 경계로 하여 두 상의 명확간 안정구역이 설정되었다. 가압한 분위기에서 아크용해한 경우 합금성분의 손실은 미미하였으나 진공유도로를 사용하여 용해한 경우 Mn이 다량 휘발감소하여 조성이 크게 변화하였다.

• 김원백 | Kim, Won-Baek
• 서창열 | 서창열
• 최국선 | 최국선
• 김인곤 | 김인곤
