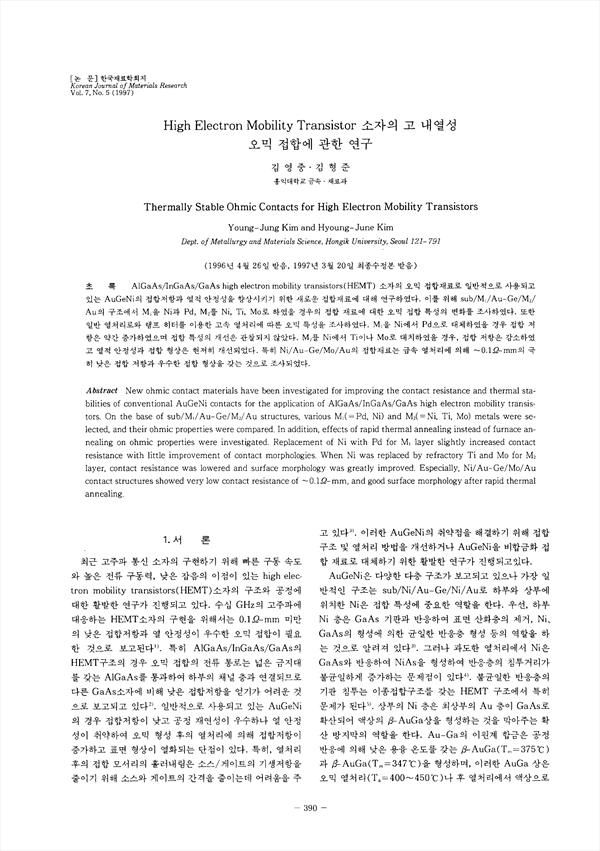

AIGaAs/InGaAs/GaAs high electron mobility transisters(HEMT)소자의 오믹 접합재료로 일반적으로 사용되고 있는 AuGeNi의 접합저항과 열적 안정성을 향상시키기 위한 새로운 접합재료에 대해 연구하였다. 이를 위해 sub/M1Au-Ge/M2Au의 구조에서 M1을 Ni과 Pd, M2를 Ni, Ti, Mo로 하였을 경우의 접합 재료에 대한 오믹 접합 특성의 변화를 조사하였다. 또한 일반 열처리로와 램프 히터를 이용한 고속 열처리에 따른 오믹 특성을 조사하였다. M1을 Ni에서 Pd으로 대체하였을 경우 접합 저항은 약간 증가하였으며 접합 특성의 개선을 관찰되지 않았다. M2를 Ni에서 Ti이나 Mo로 대치하였을 경우, 접합 저항은 감소하였고 열적 안정성과 접합 형상은 현저히 개선되었다. 특히 Ni/Au-Ge/Mo/Au의 접합재료는 급속 열처리에 의해 -0.1Ωmm의 극히 낮은 잡합 저항과 우수한 접합 형상을 갖는 것으로 조사되었다.
