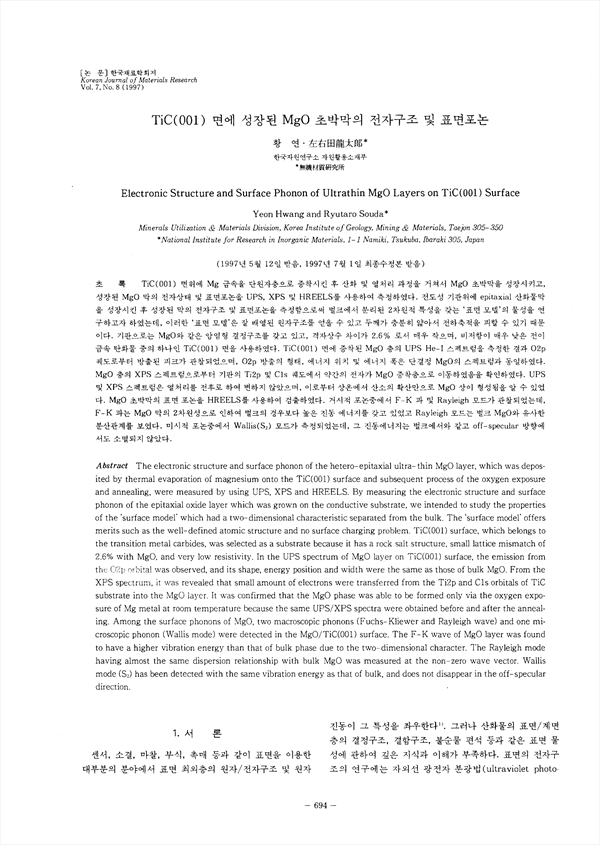

TiC(001) 면위에 Mg 금속을 단원자층으로 증착시킨 후 산화 및 열처리 과정을 거쳐서 MgO 초박막을 성장시키고, 성장된 MgO 막의 전자상태 및 표면포논을 UPS, XPS 및 HREELS를 사용하여 측정하였다. 전도성 기판위에 epitaxial 산화물막을 성장시킨 후 성장된 막의 전자구조 및 표면포논을 측정함으로써 벌크에서 분리된 2차원적 특성을 갖는 '표면 모델'의 물성을 연구하고자 하였는데, 이러한 '표면모델'은 잘 배열된 원자구조를 얻을 수 있고 두께가 충분히 얇아서 전하축적을 피할 수 있기 때문이다. 기판으로는 MgO와 같은 암염형 결정구조를 갖고 있고, 격자상수 차이가 2.6% 로서 매우 작으며, 비저항이 매우 낮은 전이 금속 탄화물 중의 하나인 TiC(001) 면을 사용하였다. TiC(001)면에 증착된 MgO층의 UPS He-l 스펙트럼을 측정한 결과 O2p및 XPS스펙트럼은 열처리를 전후로 하여 변하지 않았으며, 이로부터 상온에서 산소의 확산만으로 MgO 상이 형성됨을 알 수 있었다. MgO초박막의 표면 포논을 HREELS를 사용하여 검출하였다. 거시적 포논중에서 F-K 파 및 Rayleigh 모드가 관찰되었는데, F-k파는 MgO막의 2차원성으로 인하여 벌크의 경우보다 높은 진동 에너지를 갖고 있었고 Rayleigh모드는 벌크 MgO와 유사한 분산관계를 보였다. 미시적 포논중에서 Wallis(S2)모드가 측정되었는데, 그 진동에너지는 벌크에서와 같고 off-specular방향에서도 소멸되지 않았다.

• 황연 | Hwang, Yeon
