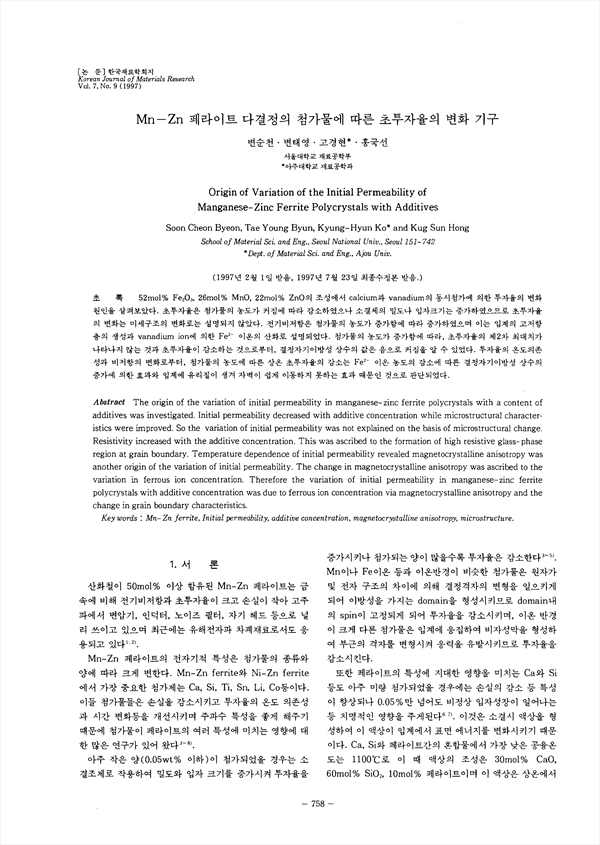

52mol% Fe2O3, 26mol% MnO의 조성에서 calcium과 vanadium의 동시첨가에 의한 투자율의 변화원인을 살펴보았다. 초투자율은 첨가물의 농도가 커짐에 따라 감사하였으나 소결체의 밀도나 입자크기는 증가하였으므로 초투자율의 변화는 미세구조의 변화로는 설명되지 않았다. 전기비저항은 첨가물의 농도가 증가함에 따라 증가하였으며 이는 입계의 고저항층의 생성과 vanadium ion에 의한 Fe2+이온의 산화로 설명되었다. 첨가물의 농도가 증가함에 따라, 초투자율의 제 2차 최대치가 나타나지 않는 것과 초투자율이 감소하는 것으로부터, 결정자기이방성 상수의 값은 음으로 커짐을 알 수 있었다. 투자육의 온도의존성과 비저항의 변화로부터, 첨가물의 농도에 따른 상온 초투자율의 감소는 Fe2+ 이온 농도의 감소에 따른 결정자기이방성 상수의 증가에 의한 효과와 입계에 유리질이 생겨 자벽이 쉽게 이동하지 못하는 효과 때문인 것으로 판단되었다.

• 변순천 | Byeon, Sun-Cheon
• 변태영 | 변태영
• 고경현 | 고경현
• 홍국선 | 홍국선
