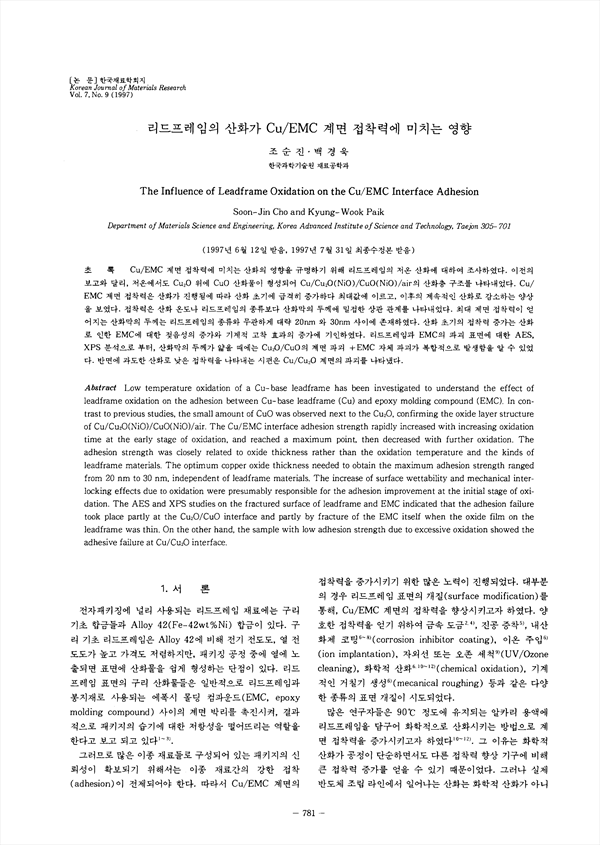

Cu/EMC 계면 접착력에 미치는 산화의 규명하기 위해 리드프레임의 저온 산화에 대하여 조사하였다. 이전의 보고와 달리, 저온에서도 Cu2O위에 CuO산화물이 형성되어 Cu/Cu2O(NiO)/Cu(NiO)/air의 산화층 구조를 나타내었다. Cu/EMC 계면 접착력은 산화가 진행됨에 따라 산화 초기에 급격히 증가하다 최대값에 이르고, 이후의 계속적인 산화로 감소하는 양상을 보였다. 접착력은 산화 온도나 리드프레임의 종류보다 산화막의 두께에 밀접한 상관 관계를 나타내었다. 최대 계면 접착력이 얻어지는 산화막의 두께는 리드프레임의 종류보다 산화막의 두께에 밀접한 상관 관계를 나타내었다. 최대 계면 접착력이 얻어지는 산화막의 두께는 리드프레임의 종류와 무관하게 대략 20nm 와 30nm 사이에 존재하였다. 산화 초기의 접착력 증가는 산화로 인한 EMC에 대한 젖음성의 증가와 기계적 고착 효과의 증가에 기인하였다. 리드프레임과 EMC의 파괴 표면에 대한 AES, XPS 분석으로 부터, 산화막의 두께가 얇을 때에는 Cu2O//CuO의 계면 파괴 + EMC 자체 파괴가 복합적으로 발생함을 알 수 있었다. 반면에 과도한 산화로 낮을 접착력을 나타내는 시편은 Cu/Cu2/O 계면의 파괴를 나타냈다.

• 조순진 | Jo, Sun-Jin
• 백경욱 | 백경욱
