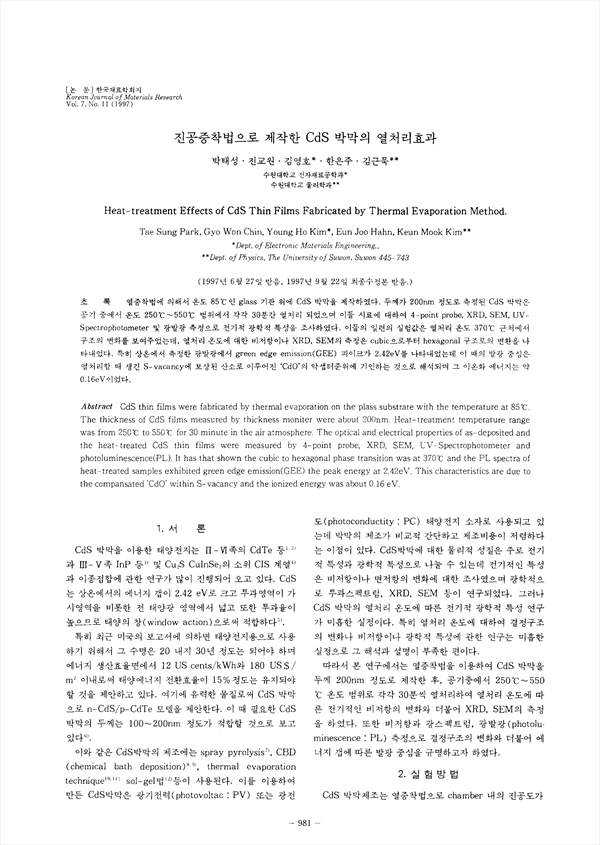

열증착법에 의해서 온도 85˚C인 glass기판 위에 CdS 박막을 제작하였다. 두께가 200nm정도로 측정된 CdS박막은 공기 중에서 온도 250˚C-550˚C범위에서 각각 30분간 열처리 되었으며 이들 시료에 대하여 4-point probe, XRD, SEM, UV-Spectrophotometer 및 광발광 측정으로 전기적 광학적 특성을 조사하였다. 이들의 일련의 실험값은 열처리 온도 370˚C 근처에서 구조의 변화를 보여주었는데, 열처리 온도에 대한 비저항아니 XRD, SEM 의 측정은 cubic로부터 hexagonal구조로의 변환을 나타내었다. 특히 상온에서 측정한 광발광에서 green edge emission(GEE)피이크가 2.42eV를 나타내었는데 이 때의 발광 중심은 열처리할 때 생긴 S-vacancy에 보상된 산소로 이루어진 'CdO'의 악셉터준위에 기인하는 것으로 해석되며 그 이온화 에너지는 약 0.16eV이었다.

• 박태성 | Park, Tae-Seong
• 진교원 | 진교원
• 김영호 | 김영호
• 한은주 | 한은주
• 김근묵 | 김근묵
