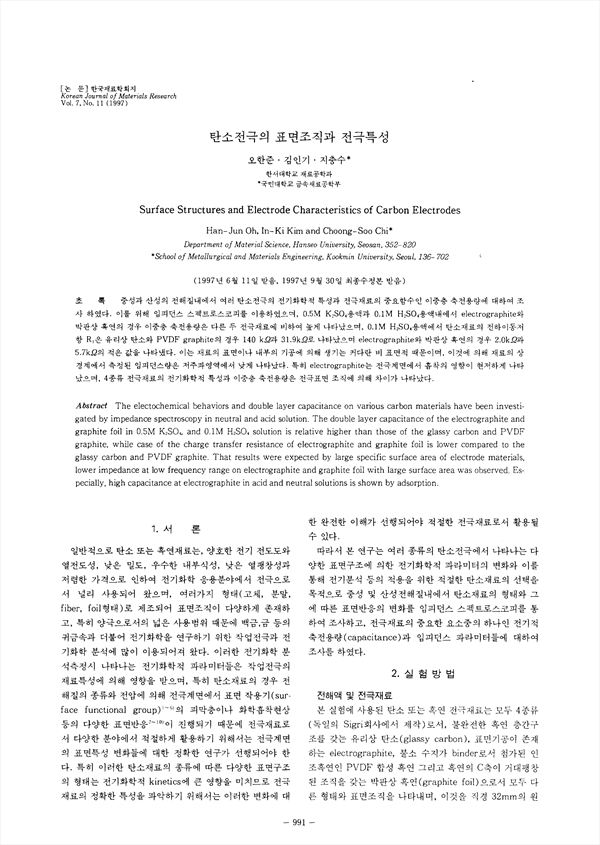

중성과 산성의 전해질내에서 여러 탄소전극의 전기화학적 특성과 전극재료의 중요함수인 이중층 축전용량에 대하여 조사 하였다. 이를 위해 임피던스 스펙트로스코피를 이용하였으며, 0.5M K2SO4용액과 0.1M H2SO4용액내에서 electrographite와 박판상 흑연의 경우 이중층 축전용량은 다른 두 전극재료에 비하여 높게 나타났으며, 0.1M H2SO4용액에서 탄소재료의 전하이동저항 R1은 유리상 탄소와 PVDF graphite의 경우 140 ㏀과 31.9㏀로 나타났으며 electropraphite와 박판상 흑연의 경우 2.0㏀과 5.7㏀의 적은 값을 나타냈다. 이는 재료의 표면이나 내부의 기공에 의해 생기는 커다란 비 표면적 때문이며, 이것에 의해 재료의 상경계에서 측정된 임피던스량은 저주파영역에서 낮게 나타났다. 특히 electrographite는 전극계면에서 흡착의 영향이 현저하게 나타났으며, 4종류 전극재료의 전기화학적 특성과 이중층 축전용량은 전극표면 조직에 의해 차이가 나타났다.

• 오한준 | O, Han-Jun
• 김인기 | 김인기
• 지충수 | 지충수
