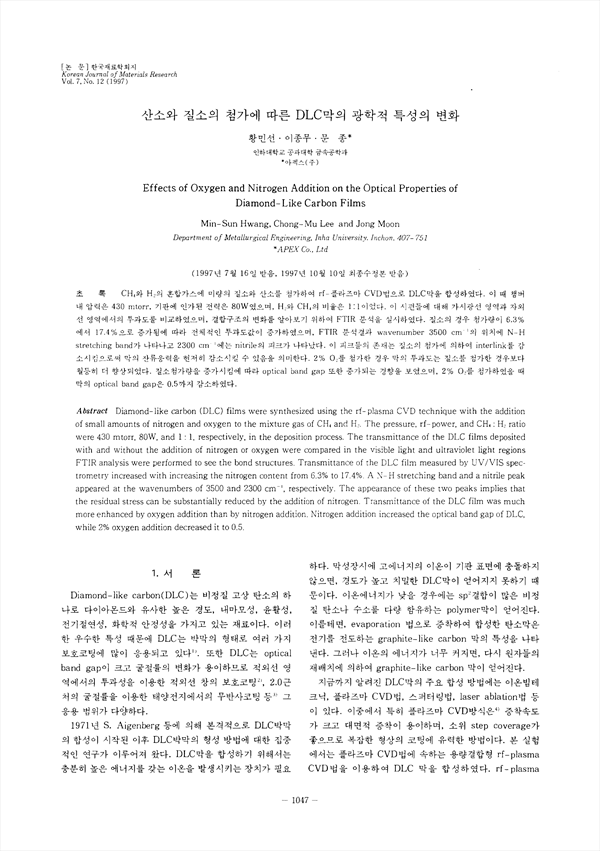

CH4와 H2의 혼합가스에 미량의 질소와 산소를 첨가하여 rf-플라즈마 CVD법으로 DLC막을 합성하였다. 이 때 챔버내 압력은 430mtorr, 기판에 인가된 전력은 80W였으며, H2와 CH4의 비율은 1:1이었다. 이 시편들에 대해 가시광선 영역과 자외선 영역에서의 투과도를 비교하였으며, 결합구조의 변화를 알아보기 위하여 FTIR 분석을 실시하였다. 질소의 경우 첨가량이 6.3%에서 17.4%으로 증가됨에 따라 전체적인 투과도값이 증가하였으며, FRIR 분석결과 wavenumber 3500 cm-1 /의 위치에 N-H stretching band가 나타나고 2300cm-1 /에는 nitrile의 피크가 나타났다. 이 피크들의 존재는 질소의 첨가에 의하여 interlink를 감소시킴으로써 막의 잔류응력을 현저히 감소시킬 수 있음을 의미한다. 2% O2를 첨가한 경우 막의 투과도는 질소를 첨가한 경우보다 월등히 더 향상되었다. 질소첨가량을 증가시킴에 따라 optical band gap또한 증가되는 경향을 보였으며, 2% O2를 첨가하였을 때 막의 optical band gap은 0.5까지 감소하였다.

• 황민선 | Hwang, Min-Seon
• 이종무 | 이종무
• 문종 | 문종
