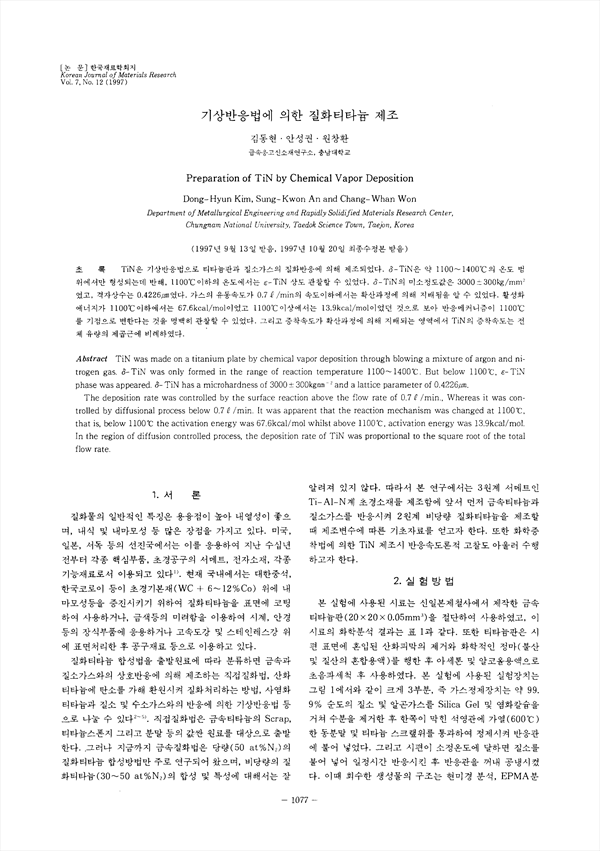

TiN은 기상반응법으로 티타늄판과 질소가스의 질화반응에 의해 제조되었다. δ-TiN은 약 1100-1400˚C의 온도 범위에서만 형성되는데 반해, 1100˚C이하의 온도에서는 ε-TiN 상도 관찰할 수 있었다. δ-TiN의 미소정도값은 3000±300kg/mm2였고, 격자상수는 0.4226μm였다. 가스의 유동속도가 0.7ℓ/min의 속도이하에서는 확산과정에 의해 지배됨을 알 수 있었다. 활성화에너지가 1100˚C이상에서는 67.6Kcal/mol이었고 1100˚C이상에서는 13.9Kcal/mol이었던 것으로 보아 반응메커니즘이 1100˚C를 기점으로 변한다는 것을 명백히 관찰할 수 있었다. 그리고 증착속도가 확산과정에 의해 지배되는 영역에서 TiN의 증착속도는 전체 유량의 제곱근에 비례하였다.

• 김동현 | Kim, Dong-Hyeon
• 김동현 | 김동현
• 김동현 | 김동현
• 원창환 | 원창환
