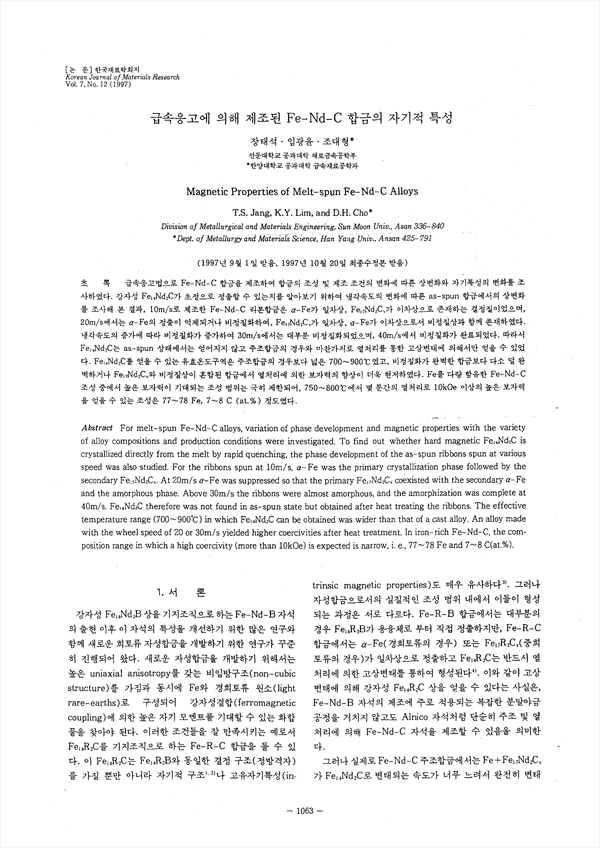

급속응고법으로 Fe-Nd-C 합금을 제조하여 합금의 조성 및 제조 조건의 변화에 따른 상변화와 자기특성의 변화를 조사하였다. 강자성 Fe14Nd2Cx가 초정으로 정출할 수 있는지를 알아보기 위하여 냉각속도의 변화에 따른 as-spun 합금에서의 상변화를 조사해 본 결과，10m/s로 제조한 Fe-Nd-C 리본합금은 α-Fe가 일차상, Fe17Nd2Cx가 이차상으로 존재하는 결정질이었으며. 20m/s에서는 α-Fe의 정출이 억제되거나 비정질화하여, Fe14Nd2Cx가 일차상, α-Fe가 이차상으로서 비정질상과 함께 존재하였다. 냉각속도의 증가에 따라 비정질화가 증가하여 30m/s에서는 대부분 비정질화되었으며，40m/s에서 비정질화가 완료되었다. 따라서 Fe14Nd2C는 as-spun 상태에서는 얻어지지 않고 주조합금의 경우와 마찬가지로 열처리를 통한 고상변태에 의해서만 얻을 수 있었다. Fe14Nd2C를 얻을 수 있는 유효온도구역은 주조합금의 경우보다 넓은 700~900˚C였고，비정질화가 완벽한 합금보다 다소 덜 완벽하거나 Fe17Nd2Cx와 비정질상이 혼합된 합금에서 열처리에 의한 보자력의 향상이 더욱 현저하였다. Fe를 다량 함유한 Fe-Nd-C 조성 중에서 높은 보자력이 기대되는 조성 범위는 극히 제한되어, 750~800˚C에서 몇 분간의 열처리로 10kOe 이상의 높은 보자력을 얻을 수 있는 조성은 77~78 Fe, 7~8 C (at.%) 정도였다.

• 장태석 | Jang, T.S.
• 임광윤 | 임광윤
• 조대형 | 조대형
