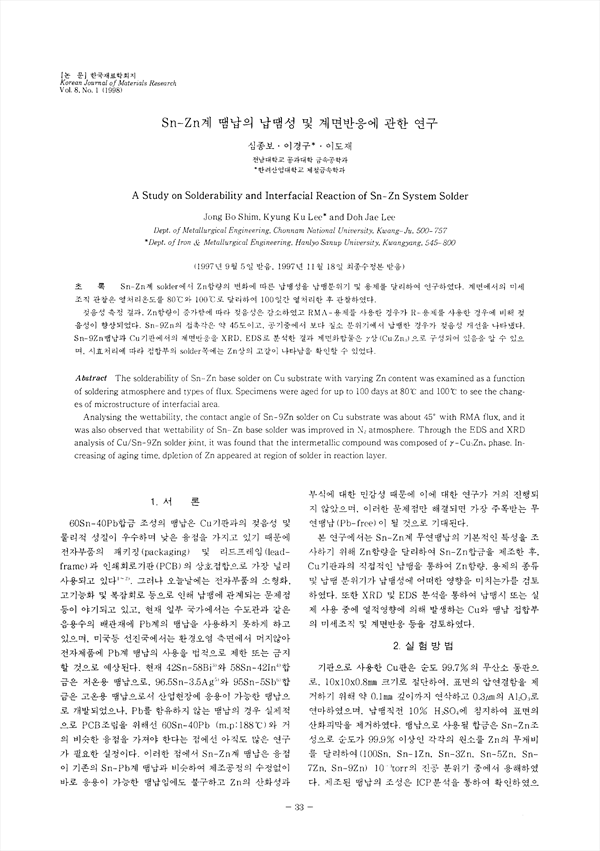

Sn-Zn계 solder에서 Zn함량의 변화에 따른 납땜성을 납땜분위기 및 용제를 달리하여 연구하였다. 계면에서의 미세조직 관찰은 열처리온도를 80˚C와 100˚C로 달리하여 100일간 열처리한 후 관찰하였다. 젖음성 측정 결과, Zn함량이 증가함에 따라 젖음성은 감소하였고 RMA-용제를 사용한 경우가 R-용제를 사용한 경우에 비해 젖음성이 향상되었다. Sn-9Zn의 접촉각은 약 45도이고, 공기중에서 보다 질소 분위기에서 납땜한 경우가 젖음성 개선을 나타냈다. Sn-9Zn땝납과 Cu기판에서의 계면반응을 XRD, EDS로 분석한 결과 계면화합물은 r상(Cu5Zn3)으로 구성되어 있음을 알 수 있으며, 시효처리에 따라 접합부의 solder쪽에는 Zn상의 고갈이 나타남을 확인할 수 있었다.

• 심종보 | Sim, Jong-Bo
• 이경구 | 이경구
• 이도재 | 이도재
