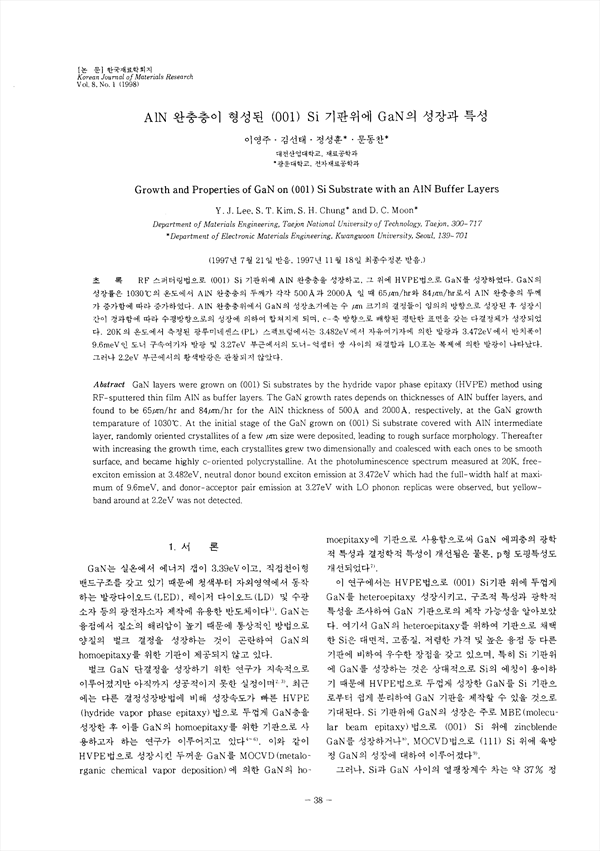

AIN 완충층이 형성된 (001) Si 기판위에 GaN의 성장과 특성 KCI 등재 SCOPUS

Growth and Properties of GaN on(001) Si Substrate with an AIN Buffer Layers

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/295283
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
한국재료학회지 (Korean Journal of Materials Research)
한국재료학회 (Materials Research Society Of Korea)
초록

RF 스퍼터링법으로 (001)Si 기판위에 AIN완충층을 성장하고, 그 위에 HVPE법으로 GaN를 성장하였다. GaN의 성장률은 1030˚C의 온도에서 AIN완충충의 두께가 각각 500Å과 2000Å 일때 65μm/hr와 84μm/hr로서 AIN완충층의 두께가 증가함에 따라 증가하였다. AIN완충층위에서 GaN의 성장초기에는 수 μm크기의 결정들이 임의의 방향으로 성장된 후 성장시간이 경과함에 따라 수평방향으로의 성장에 의하여 합쳐지게 되며, c-축 방향으로 배향된 평탄한 표면을 갖는 다결정체가 성장되었다. 20K의 온도에서 측정된 광루미네센스(PL)스펙트럼에서는 3.482eV에서 자유여지자에 의한 발광과 3.7472eV에서 반치폭이 9.6meV인 도너 구속여기자 발광 및 3.27eV 부근에서의 도너-억셉터 쌍 사이의 재결합과 LO포는 복제에 의한 발광이 나타났다. 그러나 2.2eV부근에서의 황색발광은 관찰되지 않았다.

저자
  • 이영주 | Lee, Yeong-Ju
  • 김선태 | 김선태
  • 정성훈 | 정성훈
  • 문동찬 | 문동찬
