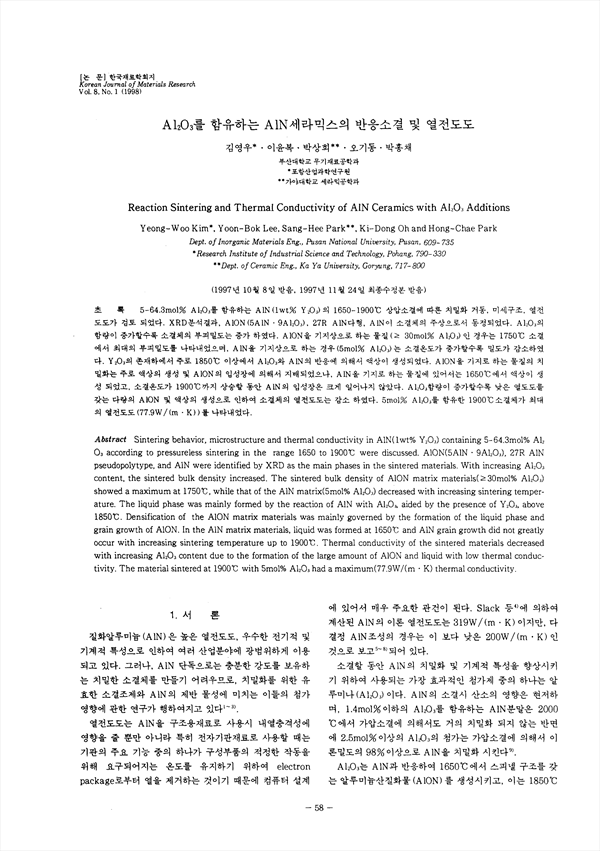

5-64.3mol% AI2O3를 함유하는 AIN(1wt% Y2O3)의 1650-1900˚C 상압소결에 따른 치밀화 거동, 미세구조, 열전도도가 검토 되었다. XRD 분석결과, AION(5NIN ?9 AI2O3 ), 27R AIN다형, AIN이 소결체의 주상으로서 동정되었다. AI2O3 의 함량이 증가할수록 소결체의 부피밀도는 증가 하였다. AION을 기지상으로 하는 물질(≥ 30mol% AI2O3 )인 경우는 1750˚C 소결에서 최대의 부피밀도를 나타내었으며, AIN을 기지상으로 하는 경우(5mol% AI2O3 ) 는 소결온도가 증가할수록 밀도가 감소하였다. Y2O3의 존재하에서 주로 1850˚C이상에서 AI2O3 와 AIN의 반응에 으해서 액상이 생성되었다. AION을 기지로 하는 물질의 치밀화는 주로 액상의생성 및 AION의 입성장에 의해서 지배되었으나, AIN을 기지로 하는 물질에 있어서는 1650˚C에서 액상이 생성되었고, 소결온도가 1900˚C까지 상승할 동안 AIN의 입성장은 크게 일어나지 않았다. AI2O3 함량이 증가할수록 낮은 열도도를 갖는 다량의 AION 및 액상의 생성으로 인하여 소결체의열전도도는 감소 하였다. 5mol% AI2O3 를 함유한 1900˚C 소결체가 최대의 열전도도(77.9W/(m?k))를 나타내었다.

• 김영우 | Kim, Yeong-U
• 이윤복 | 이윤복
• 박상희 | 박상희
• 오기동 | 오기동
• 박홍채 | 박홍채
