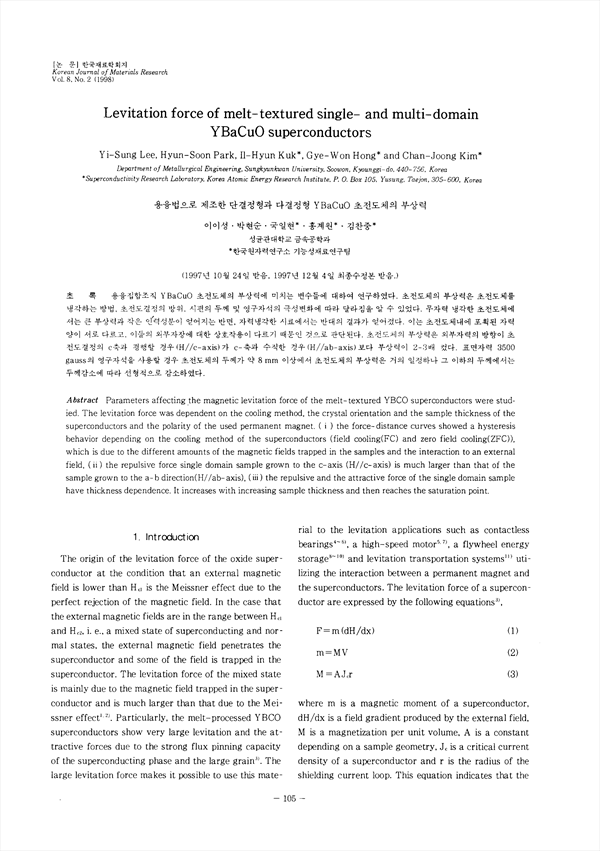

용융집합조직 YBaCuO 초전도체의 부상력에 미치는 변수들에 대하여 연구하였다. 초전도체의 부상력은 초전도체를 냉각하는 방법, 초전도결정의 방위, 시편의 두께 및 영구자석의 극성변화에 따라 달라짐을 알 수 있었다. 무자력 냉각한 초전도체에서는 큰 부상력과 작은 일력성분의 얻어지는 반면, 자력냉각한 시료에서는 반대의 결과가 얻어졌다. 이는 초전도체내에 포획된 자력양이 서로 다르고, 이들의 외부자장에 대한 상호작용이 다르기 때문인 것으로 판단된다. 초전도체의 부상력은 외부자력의 방향이 초전도결정의 c축과 평행할 경우 (H//c-axis)가 c-축과 수직한 경우(H//ab-axis)보다 부상력이 2-3배 컸다. 표면자력 3500gauss의 영구자석을 사용할 경우 초전도체의 두께가 8mm이상에서 초전도체의 부상력은 거의 일정하나 그 이하의 두께에서는 두께감소에 따라 선형적으로 감소하였다.

• Lee, -Seong | 이이성
• Park, Hyeon | 박현
• Hong, Gye-Won | 홍계원
• Kim, Chan-Jung | 김찬중
• Guk, Il-Hyeon | 국일현
