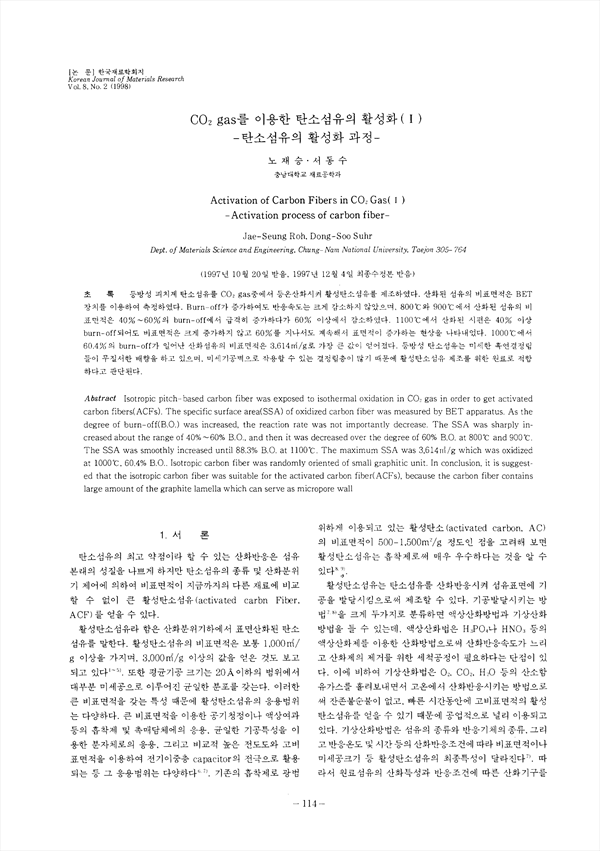

등방성 피치계 탄소섬유를 Co2gas중에서 등온산화시켜 활성탄소섬유를 제조하였다. 산화된 섬유의 비표면적은 BET장치를 이용하여 측정하였다. Burn-off가 증가하여도 반응속도는 크게 감소하지 않았으며, 800˚C와 900˚C에서 산화된 섬유의 비표면적은 40%-60%의 burn-off에서 급격히 증가하다가 60%이상에서 감소하였다. 1100˚C에서 산화된 시편은 40%이상 burn-off되어도 비표면적은 크게 증가하지 않고 60%를 지나서도 계속해서 표면적이 증가하는 현상을 나타내었다. 1000˚C에서 60.4%의 burn-off가 일어난 산화섬유의 비표면적은 3,614m2/g로 가장 큰 값이 얻어졌다. 등방성 탄소섬유는 미세한 흑연결정립들이 무질서한 배향을 하고 있으며, 미세기공벽으로 작용할 수 있는 결정립층이 많기 때문에 활성탄소섬유 제조를 위한 원료로 적합하다고 판단된다.

• 노재승 | No, Jae-Seung
• 서동수 | 서동수
