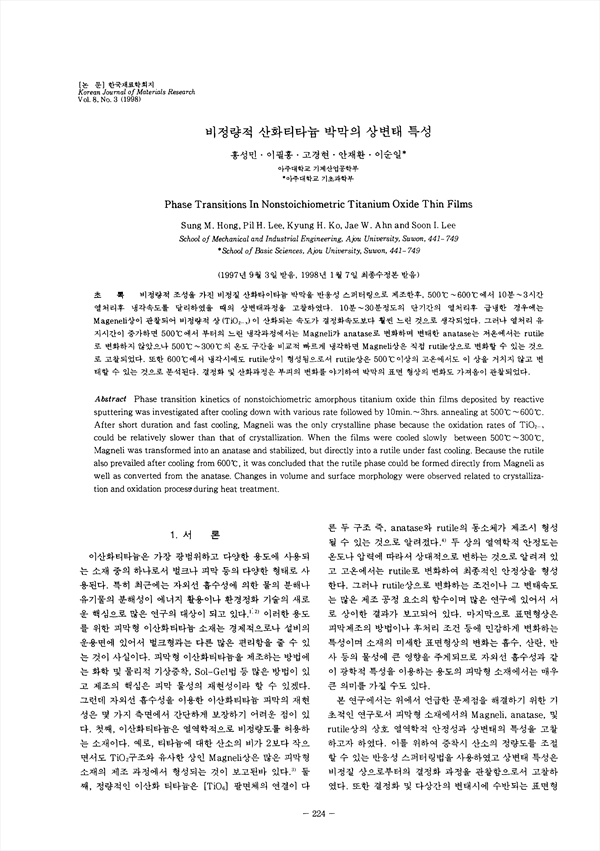

비정량적 조성을 가진 비정질 산화타이타늄 박막을 반응성 스퍼터링으로 제조한후, 500˚C~600˚C에서 10분-3시간 열처리후 냉각속도를 달리하였을 때의 상변태과정을 고찰하였다. 10분-30분정도의 단기간의 열처리후 급냉한 경우에는 Mageneli상이 관찰되어 비정상정 상(TiO2-x)이 산화되는 속도가 결정화속도보다 훨씬 느린 것으로 생각되었다. 그러나 열처리 유지시간이 증가하면 500˚C에서 부터의 느린 냉각과정에서는 Magneil가 anatase로 변화하며 변태한 anatase는 저온에서는 rutile로 변화하지 않았으나 500˚C~300˚C의 온도 구간을 비교적 빠르게 냉각하면 Matneli상은 직접 rutile상으로 변화할 수 있는 것으로 고찰되었다. 또한 600˚C에서 냉각시에도 rutile상이 형성됨으로서 rutile상은 500˚C이상의 고온에서도 이 상ㅇ르 거치지 않고 변태할 수 있는 것으로 분석된다. 결정화 및 산화과정은 부피의 변화를 야기하여 박막의 표면 형상의 변화도 가져옴이 관찰되었다.

• 홍성민 | Hong, Seong-Min
• 이필홍 | 이필홍
• 고경현 | 고경현
• 안재환 | 안재환
• 이순일 | 이순일
