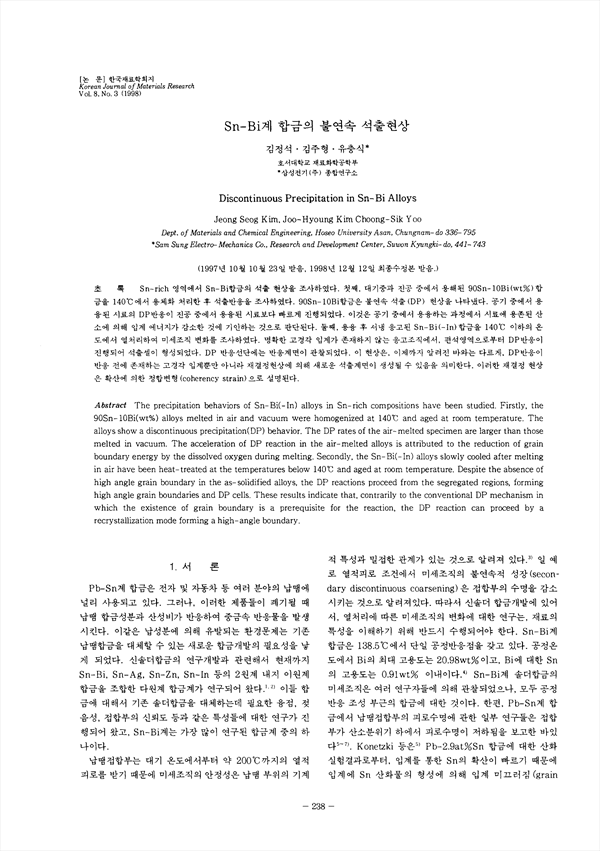

Sn-rich합금의 석출 현상을 조사하였다. 첫째, 대기중과 진공 중에서 용해된 90Sn-o10Bi(wt%)합금을 140˚C에서 용체화 처리한 후 석출반응을 조사하였다. 90Sn-10Bi(wt%)합금은 불연속 석출(DP)현상을 나타냈다. 공기 중에서 용융된 시료의 DP반응이 진공 중에서 용융된 시료보다 빠르게 진행되었다. 이것은 공기 중에서 용융하는 과정에서 시료에 용존된 산소에 의해 입계 에너지가 감소한 것에 기인하는 것으로 판단된다. 둘째, 용융 후 서냉 응고된 Sn-Bi(-In)합금을 140˚C이하의 온도에서 열처리하여 미세조직 변화를 조사하였다. 명확한 고경각 입계가 존재하지 않는 응고조직에서, 편석영역으로부터 DP반응이 진행되어 석출셈이 형성되었다. DP반응선단에는 반응계면이 관찰되었다. 이 현상은, 이제까지 알려진 바와는 다르게, DP반응이 반응 전에 존재하는 고경각 입계뿐만 아니라 재결정현상에 의해 새로운 석출계면이 생성될 수 있음을 의미한다. 이러한 재결정 현상은 확산에 의한 정합변형(coherency strain)으로 설명된다.

• 김정석 | Kim, Jeong-Seok
• 김주형 | 김주형
• 유충식 | 유충식
