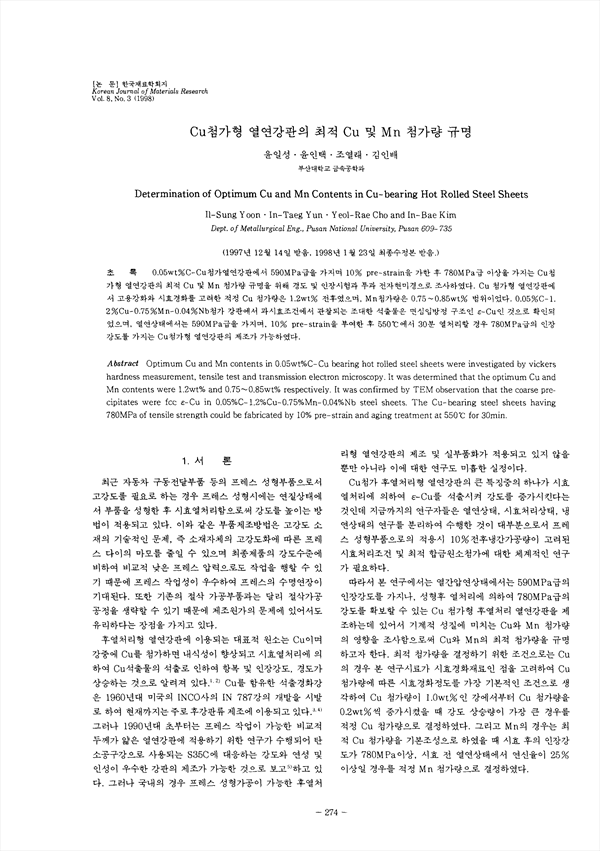

0.05wt%C-Cu첨가열연강판에서 590MPa급을 가지며 10% pre-strain을 가한 후 780MPa급 이상을 가지는 Cu첨가형 열연강판의 최적 Cu 및 Mn첨가량 규명을 위해 경도 및 인장시험과 투과 전자현미경으로 조사하였다. Cu 첨가형 열연강판에서 고용강화와 시효경화를 고려한 적정 Cu 첨가량은 1.2wt% 전후였으며, Mn첨가량은 0.75-0.85wt%범위였다. 0.05%C-1.2%Cu-0.75%Mn-0.04%Nb첨가 강판에서 과시효조건에서 관찰되는 조대한 석출물은 면심입방정 구조인 ε-Cu인 것으로 확인되었으며, 열연상태에서는 590MPa급을 가지며, 10% pre-strain을 부여한 후 550˚C에서 30분 열처리할 경우 780MPa급의 인장강도를 가지는 Cu첨가형 열연강판의 제조가 가능하였다.

• 윤일성 | Yoon, Il-Sung
• 윤인택 | 윤인택
• 조열래 | 조열래
• 김인배 | 김인배
