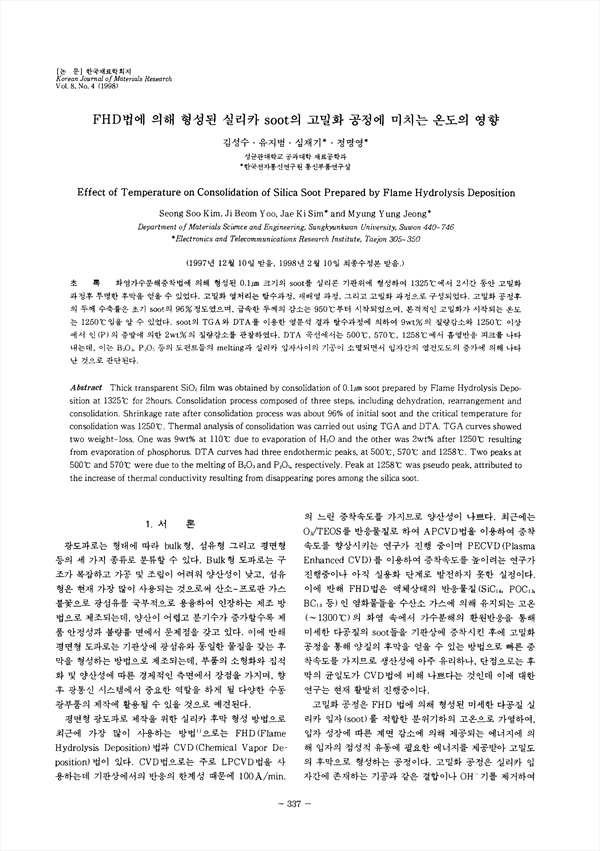

화염가수분해증착법에 의해 형성된 0.1μm크기의 soot를 실리콘 기판위에 형성하여 1325˚C에서 2시간 동안 고밀화과정후 투명한 후막을 얻을 수 있었다. 고밀화 열처리는 탈수과정, 재배열 과정, 그리고 고밀화 과정으로 구성되었다. 고밀화 공정후의 두께 수축률은 초기 soot의 96%정도였으며, 급속한 두께의 감소는 950˚C부터 시작되었으며, 본격적인 고밀화가 시작되는 온도는 1250˚C임을 알 수 있었다. soot의 TGA와 DTA를 이용한 열분석 결과 탈수과정에 의하여 9/wt%의 질량감소와 1250˚C이상에서 인(P)의 증발에 의한 2wt%의 질량감소를 관찰하였다. DTA곡선에서는 500˚C, 570˚C. 1258˚C에서 흡열반응 피크를 나타내는데, 이는 B2O3, P2O5 등의 도펀트들의 melting과 실리카 입자사이의 기공이 소멸되면서 입자간의 열전도도의 증가에 의해 나타난 것으로 판단된다.

• 김성수 | Kim, Seong-Su
• 유지범 | 유지범
• 심재기 | 심재기
• 정며영 | 정며영
