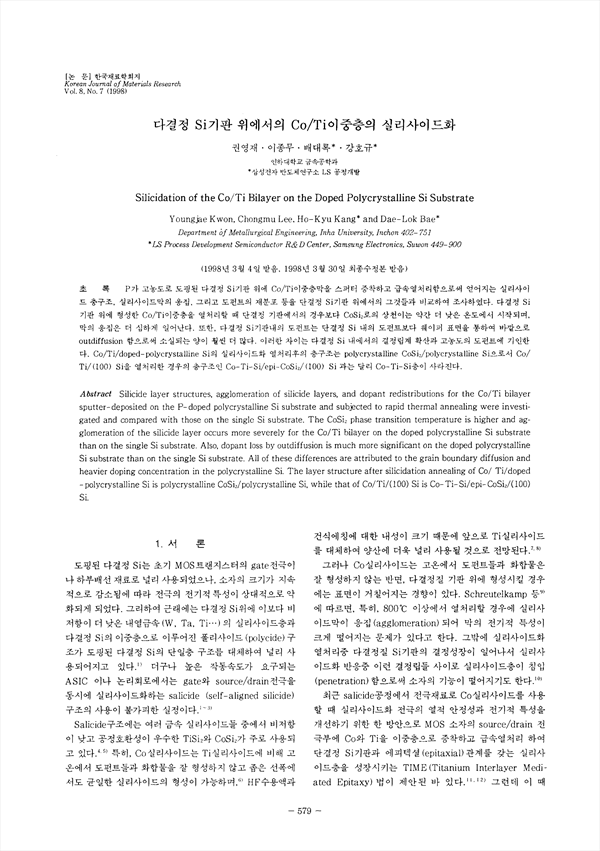

P가 고농도로 도핑된 다결정 Si 기판 위에 Co/Ti 이중층막을 스퍼터 증착하고 급속열처리함으로써 얻어지는 실리사이드 층구조, 실리사이드막의 응집, 그리고 도펀트의 재분포 등을 단결정 Si 기판 위에서의 그것들과 비교하여 조사하였다. 다결정 Si 기판위에 형성한 Co/Si 이중층을 열처리할 때 단결정 기판에서의 경우보다 CoSi2로의 상천이는 약간 더 낮은 온도에서 시작되며, 막의 응집은 더 심하게 일어난다. 또한, 다결정 Si 기판내의 도펀트보다 웨이퍼 표면을 통하여 바깥으로 outdiffusion 함으로써 소실되는 양이 훨씬 더 많다. 이러한 차이는 다결정 Si 내에서의 결정립계 확산과 고농도의 도펀트에 기인한다. Co/Ti/doped-polycrystalline si의 실리사이드화 열처리후의 층구조는 polycrystalline CoSi2/polycrystalline Si 으로서 Co/Ti(100)Si을 열처리한 경우의 층구조인 Co-Ti-Si/epi-CoSi2/(100)Si 과는 달리 Co-Ti-Si층이 사라진다.
