논문 상세보기
Si 분산 조직의 p형 β-FeSi2 열전재의 제조 및 특성(l)-제조 조건에 따른 미세조직의 변화- KCI 등재 SCOPUS
Preparation and Characterization of P-Type Thermoelectric β-FeSi2 Containing Dispersed Si Phase(l)-Microstructural Evolution with Processing Conditions-
pp.584-590

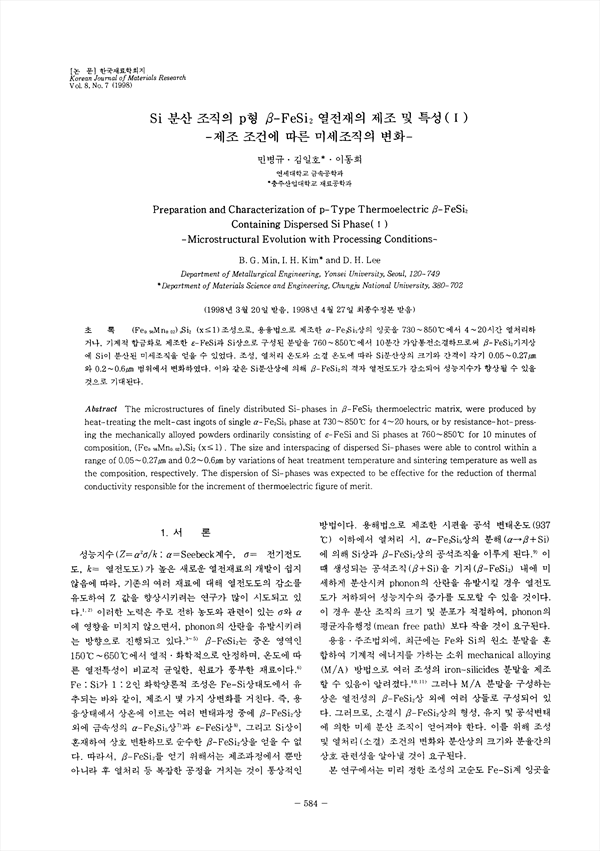

(Fe0.98Mn0.02)xSi2(x≤1) 조성으로, 용융법으로 제조한 α-Fe2Si5상의 잉곳을 730~850˚C에서 4~20시간 열처리하거나, 기계적 합금화로 제조한 ε-FeSi과 Si상으로 구성된 분말을 760~850˚C에서 10분간 가압통전소결하므로써 β-FeSi2기지상에 Si이 분산된 미세조직을 얻을 수 있었다. 조성, 열처리 온도와 소결 온도에 따라 Si 분상의 크기와 간격이 각기 0.05~0.27μm와 0.2~0.6μm 범위에서 변화하였다. 이와 같은 Si 분산상에 의해 β-FeSi2의 격자 열전도도가 감소되어 성능지수가 향상될 수 있을 것으로 기대된다.
The microstructures of finely distributed Si-phases in β-FeSi2 thermoelectric matrix, were produced by heat-treating the melt-cast ingots of single α-Fe2Si5 phase at 730~850˚C for 4~20 hours, or by resistance-hot-pressing the mechanically alloyed powders ordinarily consisting of ε-FeSi and Si phases at 760~850˚C for 10 minutes of composition. (Fe0.98Mn0.02)xSi2(x≤1) The size and interspacing of dispersed Si-phases were able to control within a range of 0.05~0.27μm and 0.2~0.6μm by variations of heat treatment temperature and sintering temperature as well as the composition. respectively. The dispersion of Si- phases was expected to be effective for the reduction of thermal conductivity responsible for the increment of thermoelectric figure of merit.
