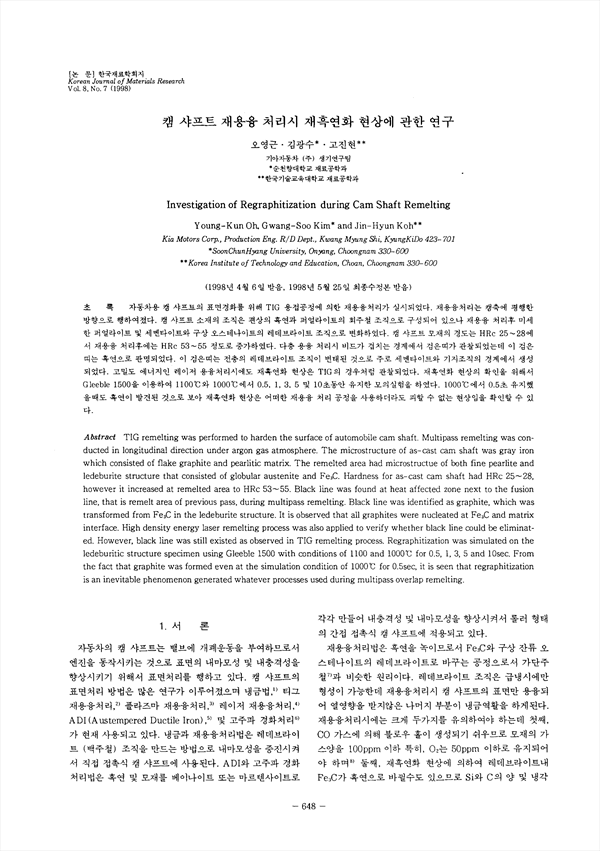

자동차용 캠 샤프트의 표면경화를 위해 TiG 용접공정에 의한 재용융처리가 실시되었다. 재용융처리는 캠축에 평행한 방향으로 행하여졌다. 캠 샤프트 소재의 조직은 편상의 흑연과 퍼얼라이트의 회주철 조직으로 구성되어 있으나 재용융 처리후 미세한 퍼얼라이트 및 세멘타이트와 구상 오스테나이트의 레데브라이트 조직으로 변화하였다. 캠 샤프트 모재의경도는 HRc 25~28에서 재용융 처리후에는 HRg 53~55정도로 증가하였다. 다층 용융 처리시 비드가 겹치는 경계에서 검은띠가 관찰되었는데 이 검은띠는 흑연으로 판명되었다. 이 검은띠는 전층의 레데브라이트 조직이 변태된 것으로 주로 세멘타이트와 기지조직의 경계에서 생성되었다. 고밀도 에너지인 레이저 용융처리시에도 재흑연화 현상은 TIG의 경우처럼 관찰되었다. 재흑연화 현상의 확인을 위해서 Gleeble 1500을 이용하여 1100˚C와 1000˚C에서 0.5, 1, 3, 5 및 10초동안 유지한 모의실험을 하였다. 1000˚C에서 0.5초 유지했을 때도 흑연이 발견된 것으로 보아 재흑연화 현상은 어떠한 재용융 처리 공정을 사용하더라도 피할 수 없는 현상임을 확인할 수 있다.

• 오영근 | Oh, Young-Kun
• 김광수 | 김광수
• 고진현 | 고진현
