논문 상세보기
pp.707-713

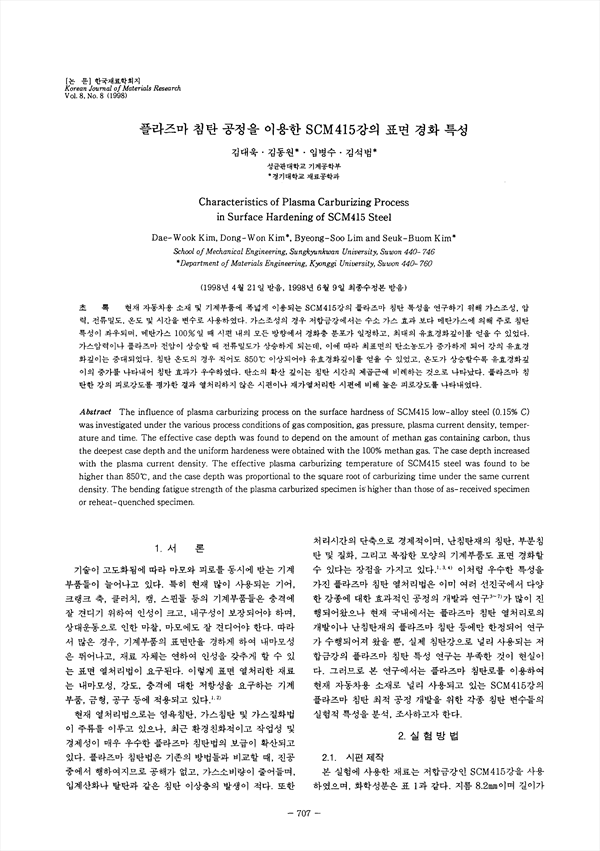

현재 자동차용 소재 및 기계부품에 폭넓게 이용되는 SCM415강의 플라즈마 침탄 특성을 연구하기 위해 가스조성, 압력, 전류밀도, 온도 및 시간을 변수로 사용하였다. 가스조성의 경우 저합금강에서는 수소 가스 효과보다 메탄가스에 의해 주로 침탄특성이 좌우되며 메탄가스 100%일 때 시편 내의 모든 방향에서 경화층 분포가 일정하고, 최대의 유효경화깊이를 얻을 수 있었다. 가스압력이나 플라즈마 전압이 상승할 때 전류밀도가 상승하게 되는데, 이에 따라 최표면의 탄소농도가 증가되어 강의 유효경화깊이는 증대되었다. 침탄 온도일 경우 적어도 850˚C이상되어야 유효경화깊이를 얻을 수 있었고, 온도가 상승할수록 유효경화깊이의 증가를 나타내어 침탄 효과가 우수하였다. 탄소의 확산 깊이는 침탄 시간의 제곱근에 비례하는 것으로 나타났다. 플라즈마 치탄한 강의 피로강도를 평가한 결과 열처리하지 않은 시편이나 재가열처리한 시편에 비해 높은 피로강도를 나타내었다.
The influence of plasma carburizing process on the surface hardness of SCM415 low-alloy steel (0.15% C) was investigated under the various process conditions of gas composition. gas pressure, plasma current density. temperature and time. The effective case depth was found to depend on the amount of methan gas containing carbon. thus the deepest case depth and the uniform hardeness were obtained with the 100% methan gas. The case depth increased with the plasma current density. The effective plasma carburizing temperature of SCM415 steel was found to be higher than 850˚C, and the case depth was proportional to the square root of carburizing time under the same current density. The bending fatigue strength of the plasma carburized specimen is' higher than those of as- received specimen or reheat-quenched specimen.
