Fe-P-C-B-(AI-Ge)계 비정질합금의 열적 안정성과 등온결정화 거동

전우용; 국진선; 배인성; 설경원

논문 상세보기

Fe-P-C-B-(AI-Ge)계 비정질합금의 열적 안정성과 등온결정화 거동 KCI 등재 SCOPUS

Thermal Stability and Behavior of Isothermal Crystallization in Fe-P-C-B-(AI-Ge) Amorphous Alloys

전우용, 국진선, 배인성, 설경원

언어KOR
URLhttps://db.koreascholar.com/Article/Detail/295437

구독 기관 인증 시 무료 이용이 가능합니다. 4,000원

한국재료학회지 (Korean Journal of Materials Research)

제8권 제11호 (1998.11)
pp.1026-1030

한국재료학회 (Materials Research Society Of Korea)

초록

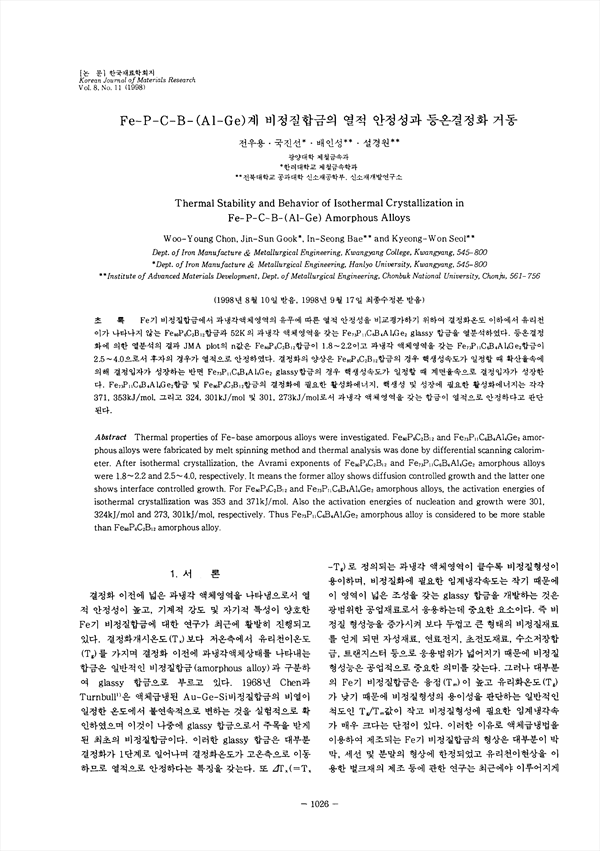

Fe기 비정질합금에서 과냉각액체영역의 유무에 따른 열적 안정성을 비교평가하기 위하여 결정화온도 이하에서 유리천이가 나타나지 않는 Fe80P6C12B12합금과 52K의 과냉각 액체영역을 갖는 Fe73P11C6B4AI4Ge2 glassy 합금을 열분석하였다. 등온결정화에 의한 열분석의 결과 JMA plot의 n값은 Fe80P6C12B12합금이 1.8-2.2이고 과냉각 액체영역을 갖는 Fe73P11C6B4AI4Ge2 합금이 2.5-4.0으로서 후자의 경우가 열적으로 안정하였다. 결정화의 양상은 Fe80P6C12B12 합금의 경우 핵생성속도가 일정할 때 확산율속에 의해 결정입자가 성장하는 반면 Fe73P11C6B4AI4Ge2 glassy합금의 경우 핵생성속도가 일정할 때 계면입자가 성장한다. Fe73P11C6B4AI4Ge2 합금 및 Fe80P6C12B12 합금의 결정화에 필요한 활성화에너지, 핵생성 및 성장에 필요한 활성화에너지는 각각 371, 353kJ/mol, 그리고 324, 301KJ/mol 및 301, 273KJ/mol로서 과냉각 액체영역을 갖는 합금이 열적으로 안정하다고 판단된다.

저자

전우용 | Jeon, U-Yong
국진선 | 국진선
배인성 | 배인성
설경원 | 설경원

같은 권호 다른 논문
