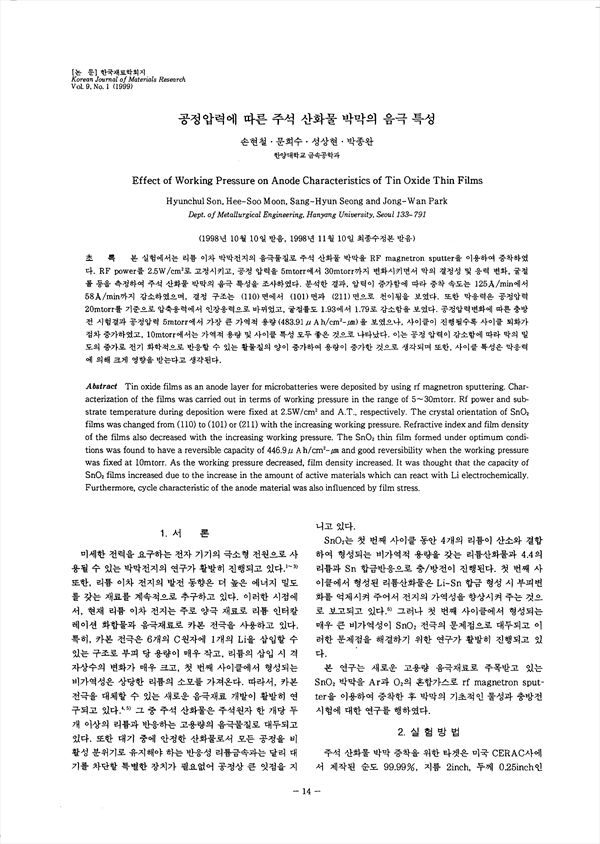

본 실험에서는 리튬 이차 박막전지의 음극물질로 주석 산화물 박막을 RF magnetron sputter을 이용하여 증착하였다. RF power를 2.5w/cm2로 고정시키고, 공정압력을 5mtorr에서 30mtorr까지 변화시키면서 막의 결정성 및 응력 변화, 굴절률 등을 측정하여 주석 산화물 박막의 음극 특성을 조사하였다. 분석한 결과, 압력이 증가함에 따라 증착 속도는 125Å/min에서 58Å/min까지 감소하였으며, 결정 구조는 (110)면에서 (101)면과 (211)면으로 천이됨을 보였다. 또한 막응력은 공정압력 20mtorr를 기준으로 압축응력에서 인장응력으로 바뀌었고, 굴절률도 1.93에서 1.79로 감소하였다. 공정압력변화에 따른 충방 전 시험결과 공정압력 5mtorr에서 가장 큰 가역적 용량(483.91μAh/cm2-μm을 보였으나, 사이클이 진행될수록 사이클 퇴화가 점차 증가하였고, 10mtorr에서는 가역적 용량 및 사이클 특성 모두 좋은 것으로 나타났다. 이는 공정 압력이 감소함에 따라 막의 밀도의 증가로 전기 화학적으로 반응할 수 있는 활물질의 양이 증가한 것으로 생각되며 또한, 사이클 특성은 막응력에 의해 크게 영향을 받는다고 생각된다.

• Son, Hyeon-Cheol | 손현철
• Mun, Hui-Su | 문희수
• Seong, Sang-Hyeon | 성상현
• Park, Jong-Wan | 박종완
