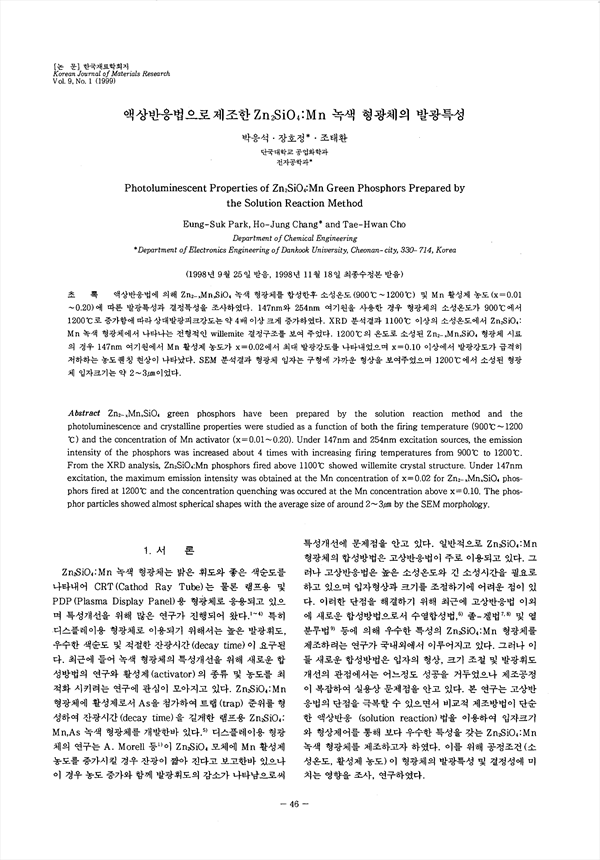

액상반응법에 의해 Zn2-xMnxSiO4 녹색 형광체를 합성한 후 소성온도(900˚C-1200˚C) 및 Mn 활성제 농도(x=0.01~0.20)에 따른 발광특성과 결정특성을 조사하였다. 147nm와 254nm 여기원을 사용한 경우 형광체의 소성온도가 900˚C에서 1200˚C로 증가함에 따라 상대발광피크강도는 약 4배 이상 크게 증가하였다. XRD 분석결과 1100˚C이상의 소성온도에서 Zn2SiO4:Mn 녹색 형광체에서 나타나는 전형적인 willemite 결정구조를 보여주었다. 1200˚C의 온도로 소성된 Zn2-xMnxSiO4형광체 시료의 경우 147nm 여기원에서 Mn 활성제 농도가 x=0.02에서 최대 발광강도를 나타내었으며 x=0.10 이상에서 발광강도가 급격히 저하하는 농도 칭 현상이 나타났다. SEM 분석결과 형광체 입자는 구형에 가까운 형상을 보여주었으며 1200˚C에서 소성된 형광체 입자크기는 약 2~3μm이었다.EX>이었다.

• Park, Eung-Seok | 박응석
• Jang, Ho-Jeong | 장호정
• Jo, Tae-Hwan | 조태환
