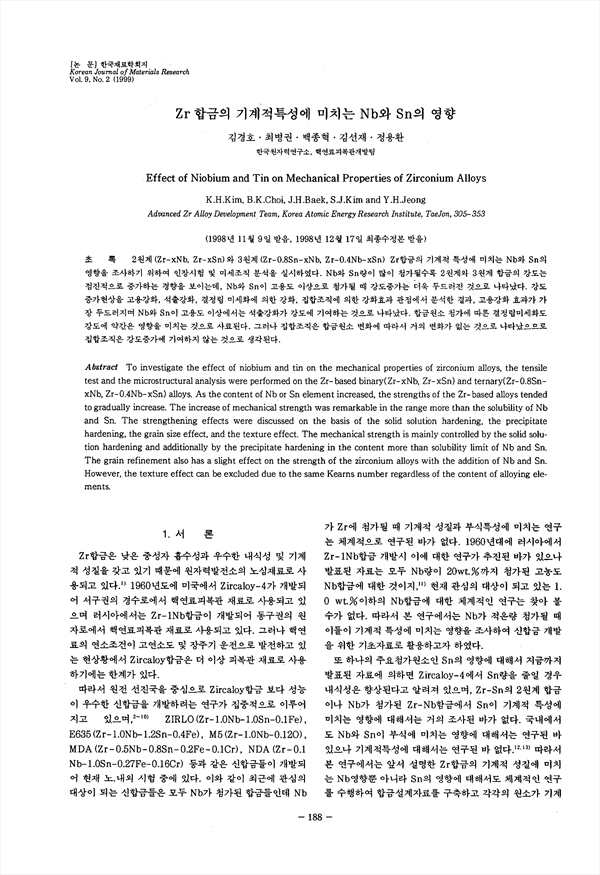

2원계 (Zr-xNb, Zr-xSnl 와 3원계 (Zr-O.8Sn-xNb, Zr-O.4Nb-xSnl Zr합금의 기계적 특성에 미치는 Nb와 Sn의 영향올 조사하기 위하여 인장시험 빛 마세조직 분석을 실시하였다. Nb와 Sn량이 많이 첨가될수록 2원계와 3원계 합금의 강도는 정진적으로 증가하는 경향을 보이는데, Nb와 Sn이 고용도 이상으로 첨가될 때 강도중가는 더욱 두드러진 것으로 냐타났다. 강도 증가현상을 고용강화, 석출강화, 결정립 미세화에 의한 강화, 집합조직에 의한 강화효과 관정에서 분석한 결과, 고용강화 효과가 가장 두드러지며 Nb와 Sn이 고용도 이상에서는 석출강화가 강도에 기여하는 것으로 냐타났다. 합금원소 첨가에 따른 결정립미세화도 강도에 약간은 영향을 미치는 것으로 사료된다. 그러나 집합조직은 합금원소 변화에 따라서 거의 변화가 없는 것으로 냐타났으므로 집합조직은 강도증가에 기여하지 않는 것으로 생각된다.

• Kim, Gyeong-Ho | 김경호
• Choe, Byeong-Gwon | 최병권
• Baek, Jong-Hyeok | 백종혁
• Kim, Seon-Jae | 김선재
• Jeong, Yong-Hwan | 정용환
