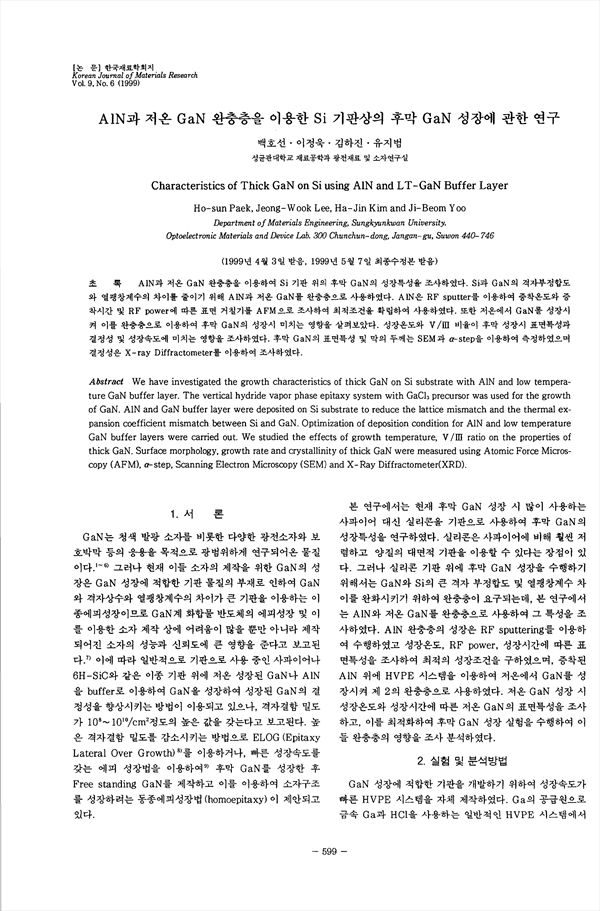

AIN과 저온 GaN 완충충율 이용하여 Si 기판 위의 후막 GaN의 성장특성을 조샤하였다. Si과 GaN의 격자부정합도와 열팽창계수의 차이를 줄이기 위해 AIN과 저온 GaN를 완충충으로 사용하였다. AIN은 RF sputter를 이용하여 중착온도와 증착시간 및 RF power에 따른 표면 거칠기를 AFM으로 조사하여 최척조건을 확립하여 사용하였다. 또한 저온에서 GaN를 성장시켜 이를 완충충으로 이용하여 후막 GaN의 성장시 미치는 영향을 살펴보았다. 성장온도와 V/III 비율이 후막 성장시 표면특성과 결정성 및 성장속도에 미치는 영향을 조사하였다. 후막 GaN의 표연특성 및 막의 두께는 SEM과 α-step을 이용하여 측정하였으며 결정성은 X-ray Diffractometer를 이용하여 조사하였다.
