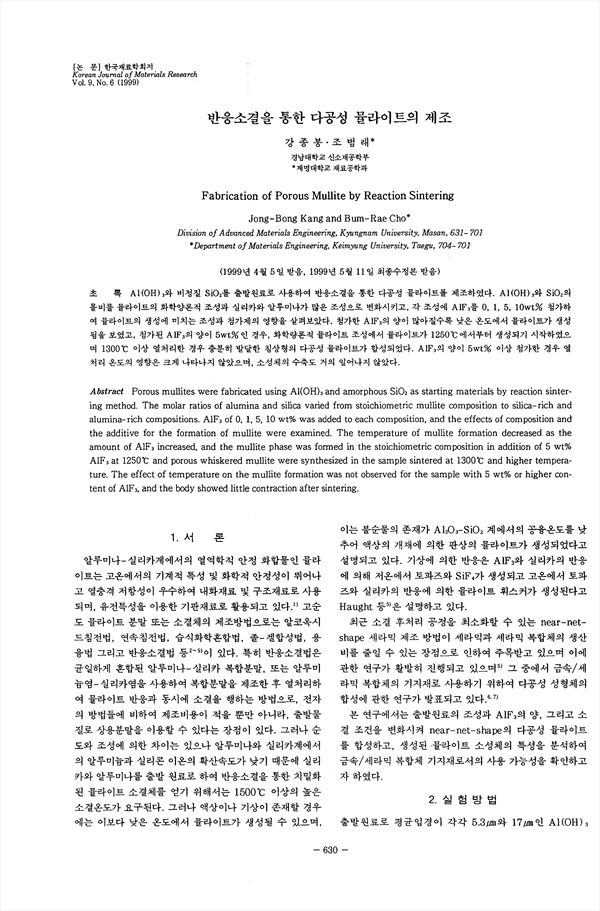

Al(OH)3와 비정질 SiO2를 출발원료로 사용하여 반응소결을 통한 다공성 뮬라이트를 제조하였다. Al(OH)3와 SiO2의 몰비를 뮬라이트의 화학양론적 조성과 실리카와 얄루미나가 많은 조성으로 변화시키고, 각 조성에 AlF3를 0, 1, 5, 10wt% 첨가하여 뮬라이트의 생성에 미치는 조성과 첨가제의 영향을 살펴보았다. 첨가한 AlF3의 양이 많아질수록 낮은 온도에서 뮬라이트가 생성됨을 보였고, 첨가된 AlF3의 양이 5wt%인 경우, 화학량론적 뮬라이트 조성에서 율라이트가 1250˚C에서부터 생성되기 시작하였으 며 1300˚C 이상 열처리한 경우 충분히 발달한 침상형의 다공성 뮬라이트가 합성되었다. AlF3의 양이 5wt% 이상 첨가한 경우 열 처리 온도의 영향은 크게 나타나지 않았으며, 소성체의 수축도 거의 일어냐지 않았다.
