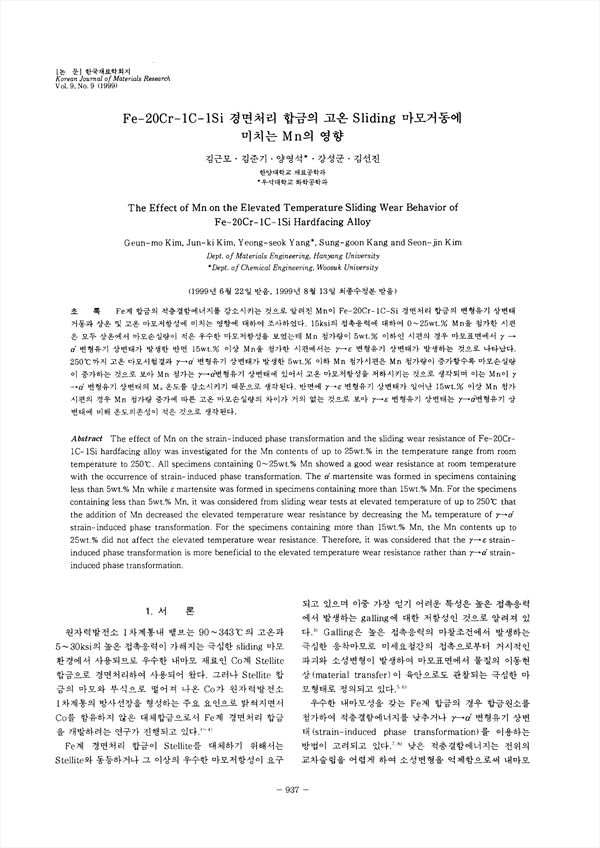

Fe계 합금의 적층결함에너지를 감소시키는 것으로 알려진 Mn이 Fe-20Cr-1C-Si 경면처리 합금의 변형유기 상변태거동과 상온 및 고온 마모저항성에 미치는 영향에 대하여 조사하였다. 15ksi의 접촉응력에 대하여 0~25wt.% Mn을 첨가한 시편은 모두 상온에서 마모손실량이 적은 우수한 마모저항성을 보였는데 Mn 첨가량이 5wt.% 이하인 시편의 경우 마모표면에서 γ→α'변형유기 상변태가 발생한 반면 15wt.% 이상 Mn을 첨가한 시편에서는 γ→ε변형유기 상변태가 발생하는 것으로 나타났다. 250˚C까지 고온 마모시험결과 γ→α'변형유기 상변태가 발생한 5wt.% 이하 Mn 첨가시편은 Mn 첨가량이 증가할수록 마모손실량이 증가하는 것으로 보아 Mn 첨가는 γ→α'변형유기 상변태에 있어서 고온 마모저항성을 저하시키는 것으로 생각되며 이는 Mn이 γ→α'변형유기 상변태의 M(sub)d 온도를 감소시키기 때문으로 생각된다. 반면에 γ→ε변형유기 상변태가 일어난 15wt.% 이상 Mn 첨가 시편의 경우 Mn 첨가량 증가에 따른 고온 마모손실량의 차이가 없는 것으로 보아 γ→ε변형유기 상변태는 γ→α'변형유기 상변태에 비해 온도의 존성이 적은 것으로 생각된다.

• 김근모 | Kim, Geun-Mo
• 김준기 | 김준기
• 양영석 | 양영석
• 강성군 | 강성군
• 김선진 | 김선진
