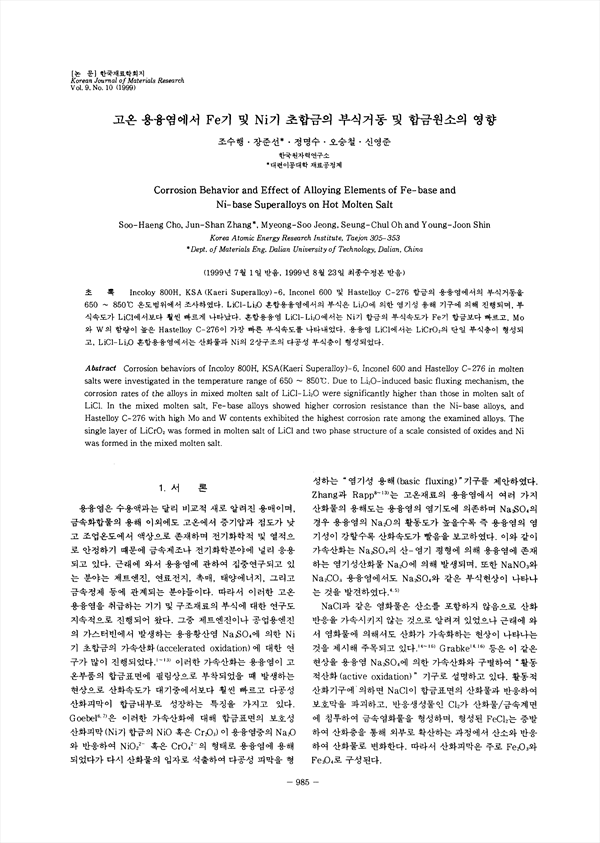

Incoloy 800H, KSA (Kaeri Superalloy)-6, Inconel 600 및 Hastelloy C-276 합금의 용융염에서의 부식거동을 650~850˚C 온도범위에서 조사하였다. LiCl-Li2O혼합용융염에서의 부식은 Li2O에 의한 염기성 용해 기구에 의해 진행되며, 부식속도가 LiCl에서보다 훨씬 빠르게 나타났다. 혼합용융염 LiCl-Li2O에서는 Ni기 합금의 부식속도가 Fe기 합금보다 빠르고, Mo와 W의 함량이 높은 Hastelloy C-276이 가장 빠른 부식속도를 나타내었다. 용융염 LiCl에서는 LiCrO2의 단일 부식층이 형성되고, LiCl-Li2O 혼합용융염에서는 산화물과 Ni의 2상구조의 다공성 부식층이 형성되었다.
