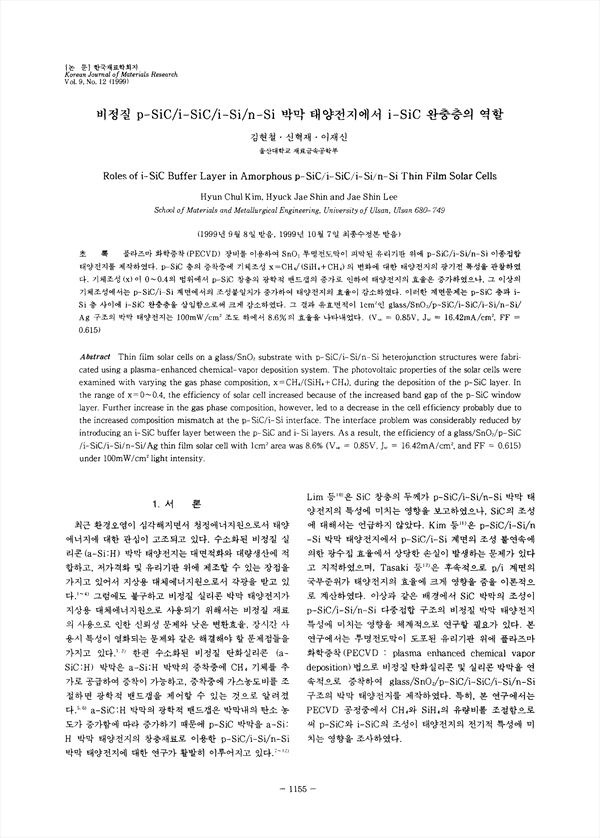

플라즈마 화학증착 (PECVD) 장비를 이용하여 SnO2 투명전도막이 피막된 유리기판 위에 p-SiC/i-Si/n-Si 이종접합 태양전지를 제작하였다. p-SiC 층의 증착중에 기체조성 x=CH4/ (SiH4+CH4)의 변화에 대한 태양전지의 광기전 특성을 관찰하였다. 기체조성(x)이 0~0.4의 범위에서 p-SiC 창층의 광학적 밴드갭의 증가로 인하여 태양전지의 효율은 증가하였으나, 그 이상의 기체조성에서는 p-SiC/i-Si 계면에서의 조성불일치가 증가하여 태양전지의 효율이 감소하였다. 이러한 계면문제는 p-SiC 층과 i-Si 계면에서의 조성불일치가 증가하여 태양전지의 효율이 감소하였다. 이러한 계면문제는 p-SiC 층과 I-Si 층 사이에 I-SiC 완충층을 삽입함으로써 크게 감소하였다. 그 결과 유효면적이 1cm2인 glass/SnO2/p-SiC/i-SiC/i-Si/n-Si/Ag 구조의 박막 태양전지는 100mW/cm2 조도 하에서 8.6%의 효율을 나타내었다. (Voc=0.85V, Jsc=16.42mA/cm2, FF=0.615)

• 김현철 | Kim, Hyun-Chul
• 신혁재 | 신혁재
• 이재신 | 이재신
