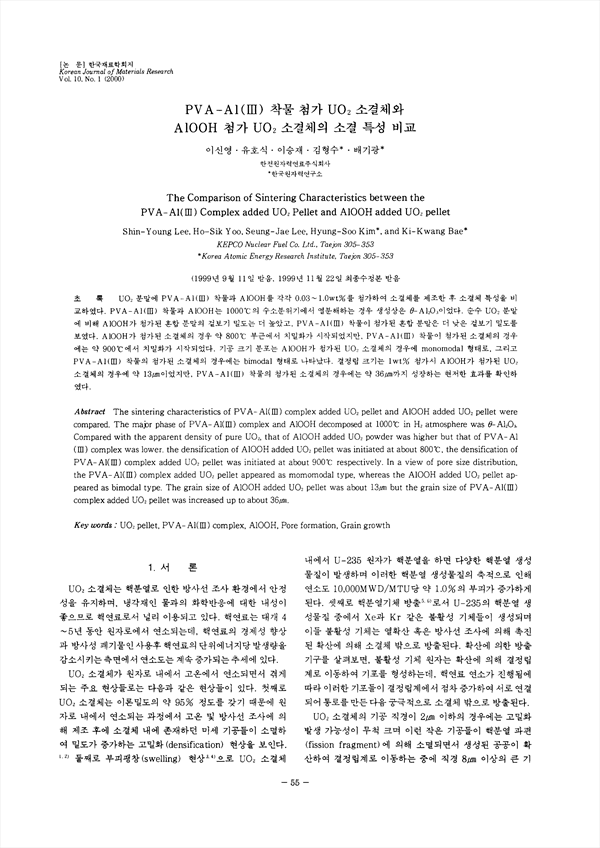

UO2분말에 PVA-Al(III) 착물과 AlOOH를 각각 0.03~1.0wt%를 첨가하여 소결체를 제조한 후 소결체 특성을 비교하였다. PVA-Al(III) 착물과 AlOOH는 1000˚C의 소소분위기에서 열분해하는 경우 생성상은 θ-Al2O3이었다. 순수 UO2분말에 비해 AlOOH가 첨가된 혼합 분말의 곁보기 밀도는 더 높았고, PVA-Al(III) 착물이 첨가된 혼합 분말은 더 낮은 겉보기 밀도를 보였다. AlOOH가 첨가된 소결체의 경우 약 800˚C 부근에서 치밀화가 시작되었지만, PVA-Al(III) 착물이 첨가된 소결체의 경우에는 약 900˚C에서 치밀화가 시작되었다. 기공 크기 분포는 AlOOH가 첨가된 UO2소결체의 경우에 monomodal 형태로, 그리고 PVA-Al(III) 착물의 첨가된 소결체의 경우에는 bimodal 형태로 나타났다. 결정립 크기는 1wt% 첨가시 AlOOH가 첨가된 UO2소결체의 경우에 약 13μm이었지만, PVA-Al(III) 착물의 첨가된 소결체의 경우에는 약 36mum까지 성장하는 현저한 효과를 확인하였다.

• 이신영 | Lee, Sin-Yeong
• 유호식 | 유호식
• 이승재 | 이승재
• 김형수 | 김형수
• 배기광 | 배기광
