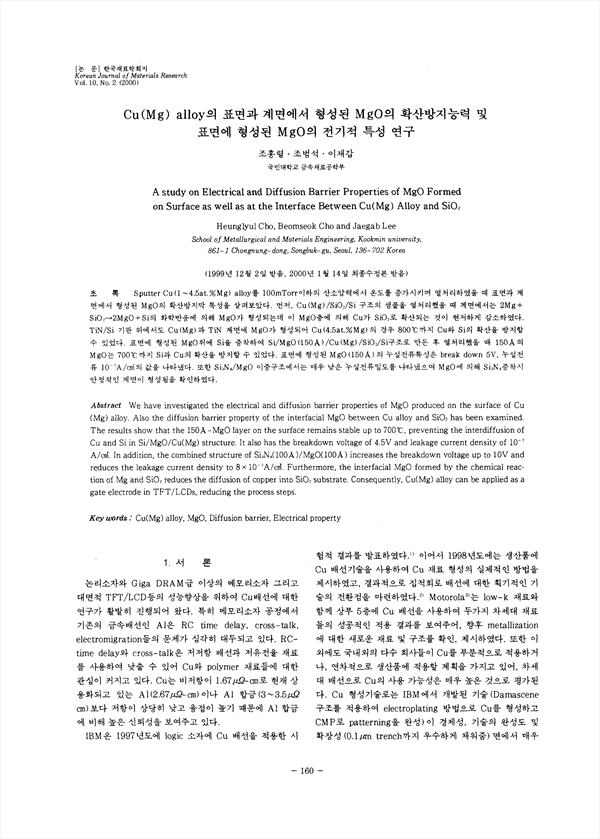

Sputter Cu(1-4.5at.%Mg) alloy를 100mTorr이하의 산소압력에서 온도를 증가시키며 열처리하였을 때 표연과 계면에서 형성된 MgO의 확산방지막 특성을 살펴보았다 먼저, Cu(Mg)/SiO2/Si 구조의 샘플을 열처리했을 때 계면에서는 2Mg+SiO2→2MgO+Si의 화학반응에 의해 MgO가 형성되는데 이 MgO충에 의해 Cu가 SiO2로 확산되는 것이 현저하게 감소하였다. TiN/Si 기판 위에서도 Cu(Mg)과 TiN 계면에 MgO가 형성되어 Cu(4.5at.%Mg)의 경우 800˚C까지 Cu와 Si의 확산을 방지할 수 있었다. 표면에 형성된 MgO위에 Si을 증착하여 Si/MgO(150 Å)/Cu(Mg)/SiO2/Si구조로 만든 후 열처리했을 때 150 Å의 MgO는 700˚C까지 Si과 Cu의 확산을 방지할 수 있었다. 표면에 형성된 MgO(150 Å)의 누설전류특성은 break down 5V, 누설전류 10-7A/cm2의 값을 나타냈다. 또한 Si3N4/MgO 이중구조에서는 매우 낮은 누설전류밀도를 나타냈으며 MgO에 의해 Si3N4 증착시 안정적인 계면이 형성됨을 확인하였다.

• 조흥렬 | Jo, Heung-Ryeol
• 조범석 | 조범석
• 이재갑 | 이재갑
