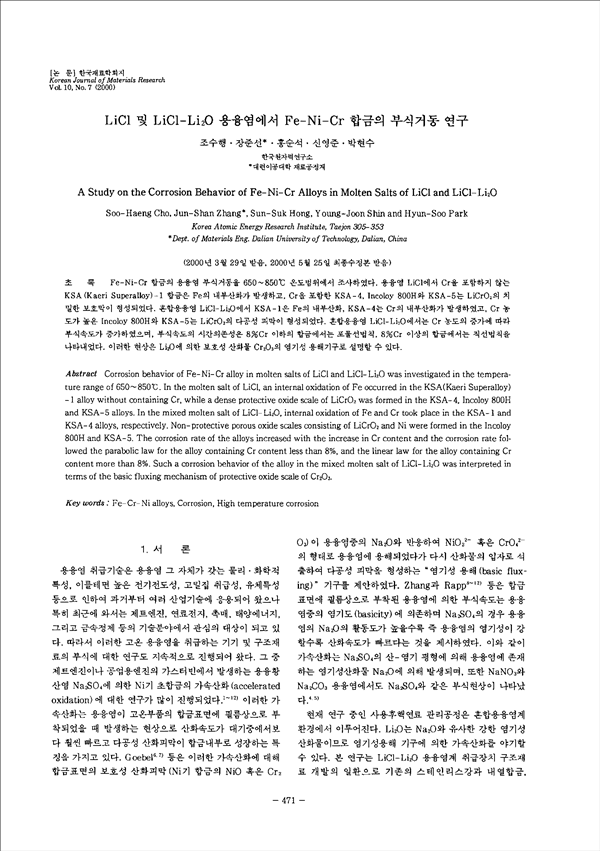

Fe-Ni-Cr 합금의 용융염 부식거동을 650~850˚C 온도범위에서 조사하였다. 용융염 LiCl에서 Cr을 포함하지 않는 KSA(Kaeri Superalloy)-1 합금은 Fe의 내부산화가 발생하고, Cr을 포함한 KSA-4, Incoloy 800H와 KSA-5는 LiCrO2의 치밀한 보호막이 형성되었다. 혼합용융염 LiCl-LiO2O에서 KSA-1은 Fe의 내부산화, KSA-4는 Cr의 내부산화가 발생하였고, Cr 농도가 높은 Incoloy 800H와 KSA-5는 LiCrO2의 다공성 피 이 형성되었다. 혼합용융염 LiCl-Li2O 에서는 Cr 농도의 증가에 따라 부식속도가 증가하였으며, 부식속도는 시간의존선을 8%Cr 이하의 합금에서는 포물선법칙, 8%Cr 이상의 합금에서는 직선법칙을 나타내었다. 이러한 현상은 Li2O에 의한 보호성 산화물 Cr2O3의 염기성 용해기구로 설명할 수 있다.
