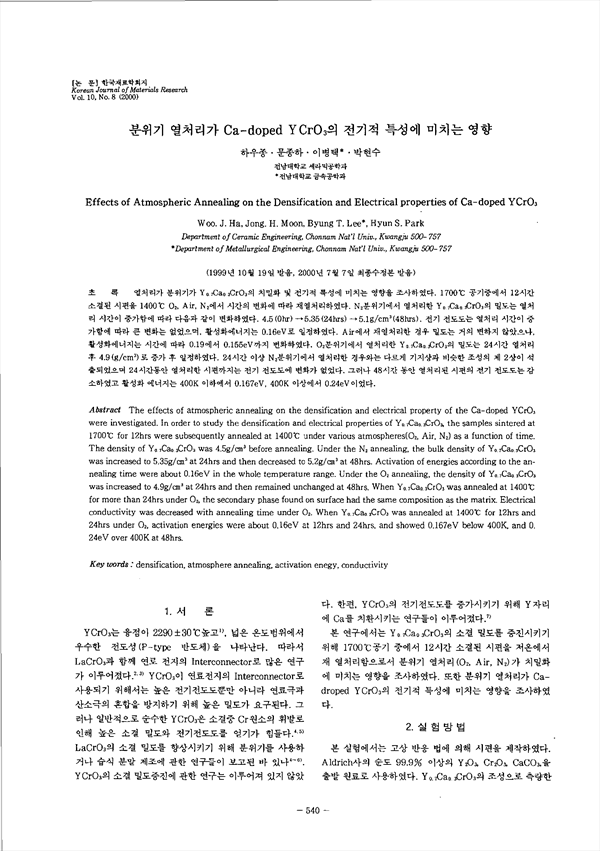

열처리가 분위기 Y(sub)0.7Ca(sub)0.3CrO(sub)3<원문참조>의 치밀화 및 전기적 특서에 미치는 영향을 조사하였다. 1700˚C 공기중에서 12시간 소결된 시편을 1400˚C O2, Air, N2에서 시간의 변화에 따라 재열처리하였다. N2분위기에서 열처리한 Y(sub)0.7Ca(sub)0.3CrO(sub)3<원문참조>의 밀도는 열처리 시간이 증가함에 따라 다음과 같이 변화하였다. 4.5(0hr)→5.35(24hrs)→5.1g/cm3(48hrs). 전기전도도는 열처리 시간이 증가함에 따라 큰변화는 없었으며, 활성화 에너지는 0.16eV로 일정하였다. Air에서 재열처리한 경우 밀도는 거의 변하지 않았으나, 활성화 에너지는 시간에 따라 0.19에서 0.115eV까지 변화하였다. O2분위기에서 열철한 Y(sub)0.7Ca(sub)0.3CrO(sub)3<원문참조>의 밀도는 24시간 열처리후 4.9(g/cm3)로 증가후 일정하였다. 24시간 이상 N 분위기에서 열처리한 경우와는 다르게 기지상과 비슷한 조성의 제 2상의 석출되었으며 24시간동안 열처리한 시편까지는 전기 전도도에 변화가 없었다. 그러나 48시간 동안 열처리된 시편의 전기 전도도는 감소하였고 활성화 에너지는 400K이하에서 0.167eV, 400K 이상에서 0.24eV이었다.

• 하우종 | Ha, U-Jong
• 문종하 | 문종하
• 이병택 | 이병택
• 박현수 | 박현수
