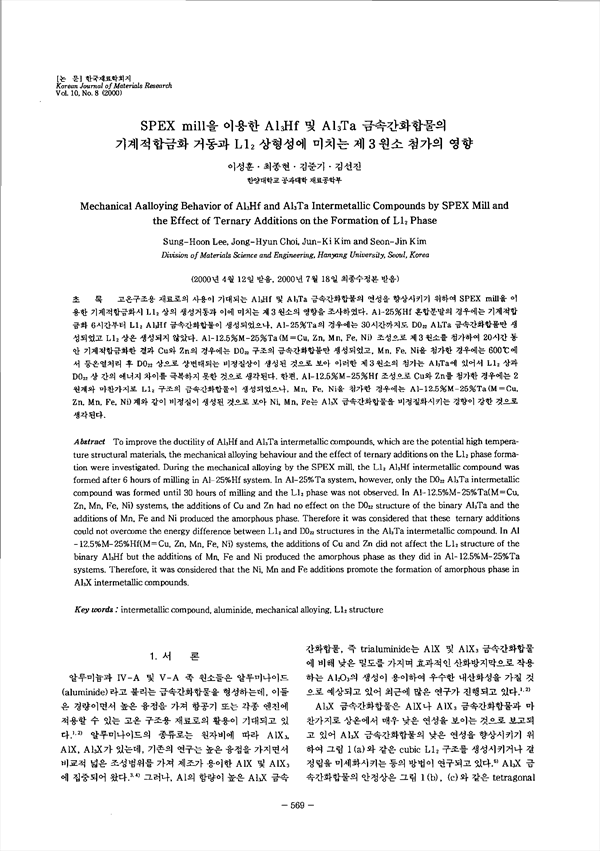

고온구조용 재료로의 사용이 기대되는 Al3Hf 및 Al3Ta 금속간화합물의 연성을 향상시키기 위하여 SPEX mill을 이용한 기계적합금화시 Ll2 상의 생성거동과 이에 미치는 제 3 원소의 영향을 조사하였다. Al-25%Hf 혼합분말의 경우에는 기계적합금화 6시간부터 Ll2Al3Hf 금속간화합물의 생성되었으나, Al-25%Ta의 경우에는 30시간까지도 D022 Al3Ta 금속간화합물만 생성되었고, Ll2상은 생성되지 않았다. Al-12.5%M-25%MTa(M = Cu, Zn, Mn, Fe, Ni) 조성으로 제 3 원소를 첨가하여 20시간 동안 기계적합금화한 결과 Cu과 Zn의 경우에는 D022 구조 금속간화합물만 생성되었고, Mn, Fe, Ni을 첨가한 경우에는 600˚C에서 등온열처리 후 D0(sub)22상으로 상변태되는 비정질상이 생성된 것으로 보아 이러한 제 3 원소의 첨가는 Cu와 Zn를 첨가한 경우에는 2원계와 마찬가지로 Ll2상과 D022 상간의 에너지 차이를 극복하기 못한 것으로 생각된다 한편, Al-12.5%M-25%Hf조성으로 Cu과 Zn를 첨가한 경우게는 2원계와 마찬가지로 Ll2구조의 금속간화합물이 생성되었으나, Mn, Fe, Ni을 첨가한 경우에는 Al-12.5%M-25%MTa(M = Cu, Zn, Mn, Fe, Ni) 계와 같이 비정질이 생성된 것으로 보아 Ni, Nn, Fe는 AL3X 금속간화합물을 비정질화시키는 경향이 강한 것으로 생각된다.로 생각된다.

• 이성훈 | Lee, Seong-Hun
• 최종현 | 최종현
• 김준기 | 김준기
• 김선진 | 김선진
