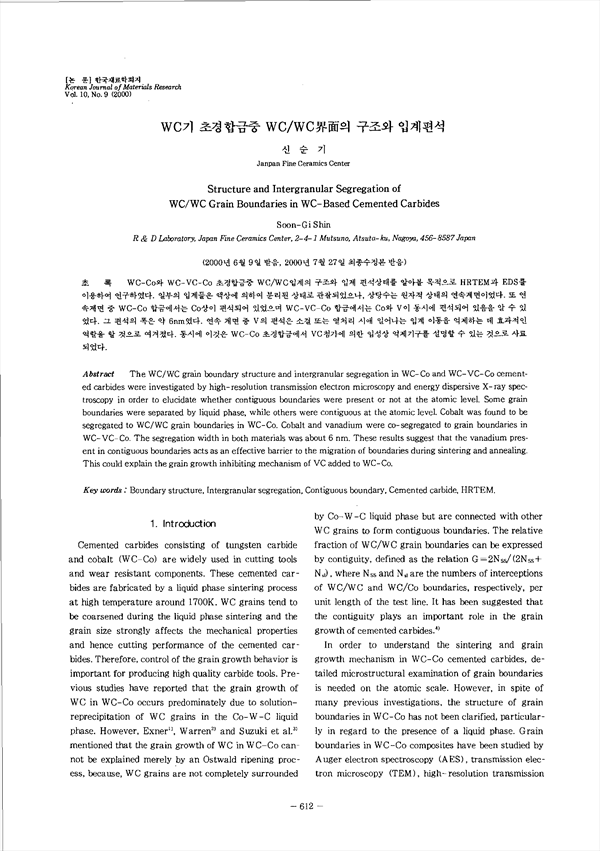

WC-Co와 WC-Co 초경합금중 WC/WC 입계의 구조와 입계 편석상태를 알아볼 목적으로 HRTEM과 EDS를 이용하여 연구하였다. 일부의 입계들은 액상에 의하여 분리된 상태로 관찰되었으나, 상당수는 원자적 상태의 연소계면이었다. 또 연속계면 중 WC-Co 합금에서는 Co 상이 편석되어 있었으며, WC-VC-Co 합금에서는 Co와 V이 동시에 편석되어 있음을 알 수 있었다. 그 편석의 폭은 약6nm이었다. 연속 계면 중 V의 편석은 소결 또는 열처리 시에 일어나는 입계 이동을 억제하는 데 효과적인 역할을 할 것으로 여겨졌다. 동시에 이것은 WC-Co 초경합금에서 VC 첨가에 의한 입성상 억제기구를 설명할 수 있는 것으로 사료되었다.

• 신순기 | Sin, Sun-Gi
