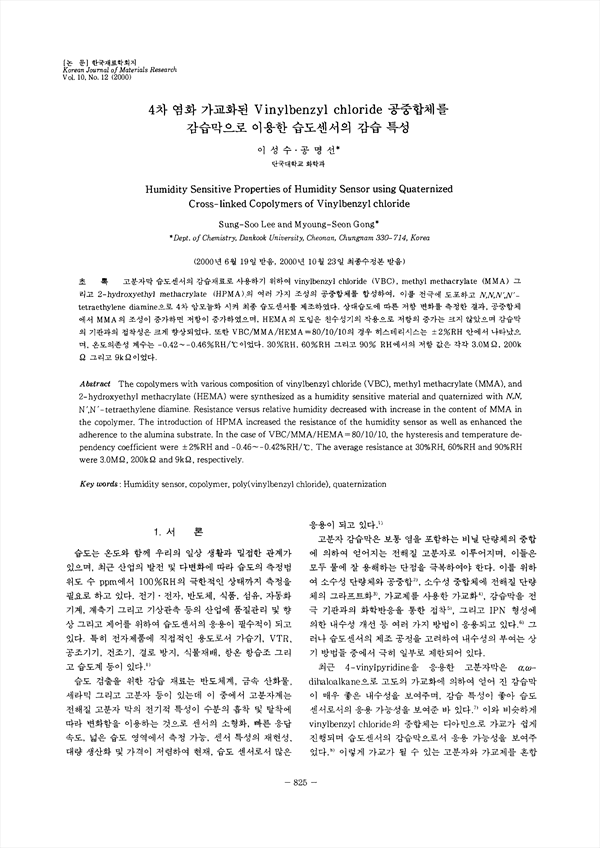

고분자막 습도센서의 감습재료로 사용하기 위하여 vinylbenzyl chloride (VBC), methyl methacrylate (MMA) 그리고 2-hydroxyethyl methacrylate (HPMA)의 여러 가지 조성의 공중합체를 합성하여, 이를 전극에 도포하고 N, N, N', N'-tetraethylene diamine으로 4차 암모늄화 시켜 최종 습도센서를 제조하였다. 상대습도에 따른 저항 변화를 측정한 결과, 공중합체에서 MMA의 조성이 증가하면 저항이 증가하였으며, HEMA의 도입은 친수성기의 작용으로 저항의 증가는 크지 않았으며 강습막의 기판과의 접착성은 크게 향상되었다 또한 VBC/MMA/HEMA=80/10/10의 경우 히스테리시스는 ±2%RH 안에서 나타났으며, 온도의존성 계수는 -0.42~-0.46%RH/˚C이었다. 30%RH, 60%RH 그리고 90%RH에서의 저항 값은 각각 3.0MΩ,,200kΩ 그리고 9kΩ 이었다

• 이성수 | Lee, Seong-Su
• 공명선 | 공명선
